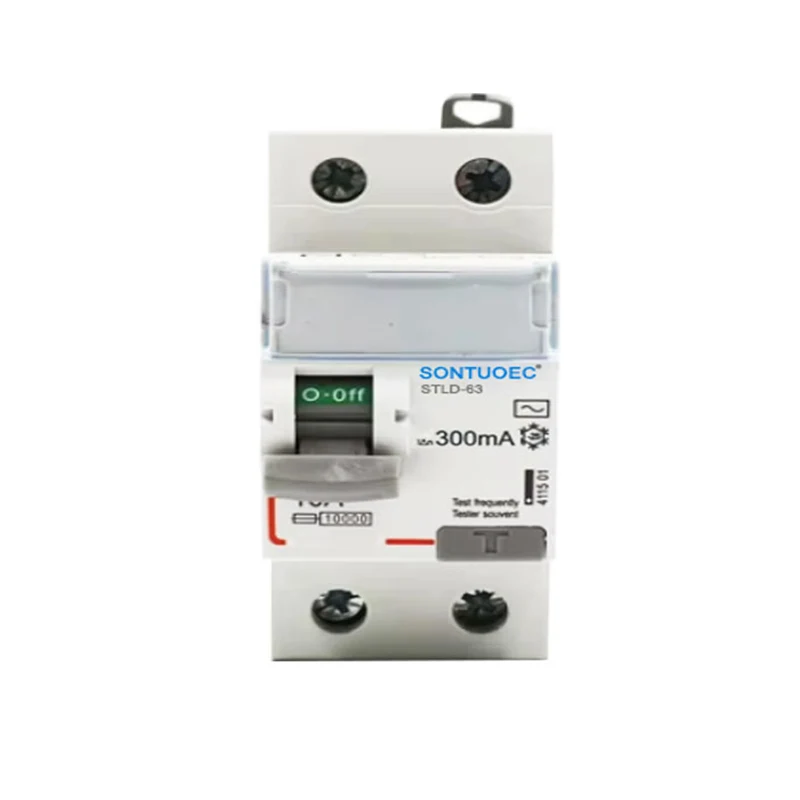

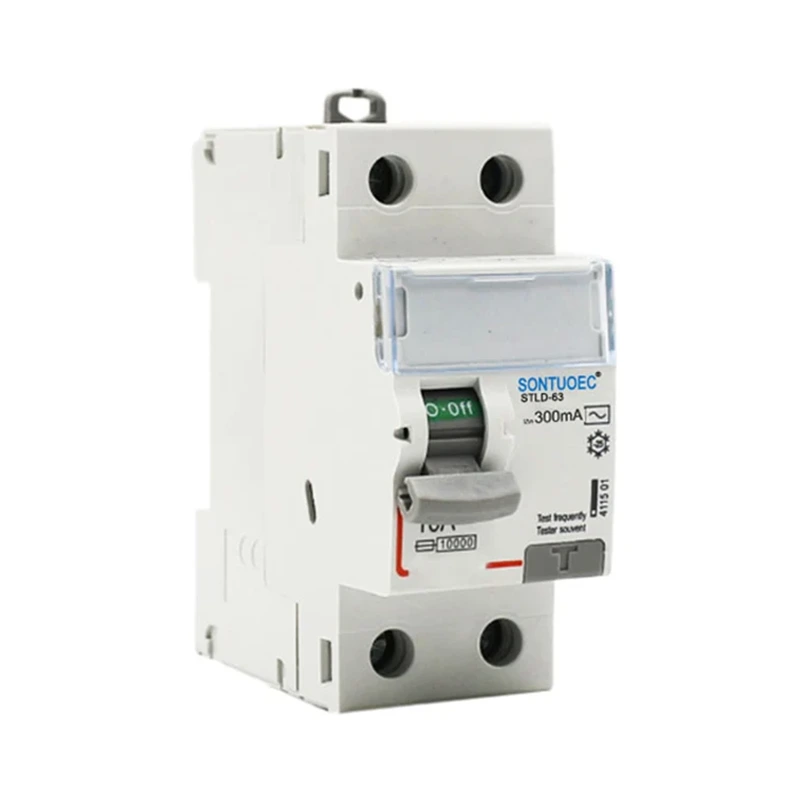

2P 63A / 30mA آر سي ڊي ڊي جو قسم

2p3A / 30mAS RCD اي سي ڊي اي پي جو آپريٽنگ اصول رهائشي موجوده ٽرانسفارمر تي ٻڌل آهي. جڏهن هڪ غير متوازن هاڻوڪي (I.e ليڪج) هڪ برقي نظام ۾ اچي ٿو، رهائشي موجوده ٽرانسفارم کي موجوده طور تي ليڪڪڪ فلوڪس جي تناسب کي ڳولي ٿو. هي مقناطيسي فلوڪس آر سي ڊي جي اندروني رليززم کي ٽري ڪري ٿو، آر سي ڊي کي جلدي بجليء جي فراهمي کي جلدي ڪٽڻ لاء.

انڪوائري موڪليو

پيداوار جي وضاحت

ماڊل:	اليڪٽررو-مقناطيسي قسم؛ برانوٽ تحفو
معيهڻ	IEC 61008-1
رهائشي موجوده خاصيتون:	۽، ۽
قطب نمبر:	2p، 4 پي
درج ڪيل موجوده:	16ما، 7ما، 32 ع، 40 ص، 63، 633؛
درجه بندي وولٽ:	230 / 400V اي سي
درجه بندي جو تعدد:	50 / 60hz
درج ڪيل رهائشي آپريٽنگ موجوده ΔN:	10ma، 30ma، 100ma، 300ma، 500ma
درج ڪيل رهائشي نان آپريٽنگ موجوده موجوده مون ΔNO:	≤0.5in
درجه بندي مشروط شارٽ سرڪٽ هاڻوڪي اي سي:	6000 اي
درجه بندي مشروط رهائشي شارٽ سرڪٽ هاڻوڪي IΔC:	6000 اي
ٽرپنگ جو مدو:	فوري طور تي ٽرپنگ ٿي ويو≤0.1sec
رهائشي ٽرپنگ موجوده حد:	0.5inn ~ مان
اليڪٽرڪ ميڪانياتي برداشت:	4000 چڪر
تيز رفتار کي تيز ڪرڻ:	2.0NM
ڪنيڪشن ٽرمينل:	ڪلپ سان ٽرمينل پيلر ٽرمينل

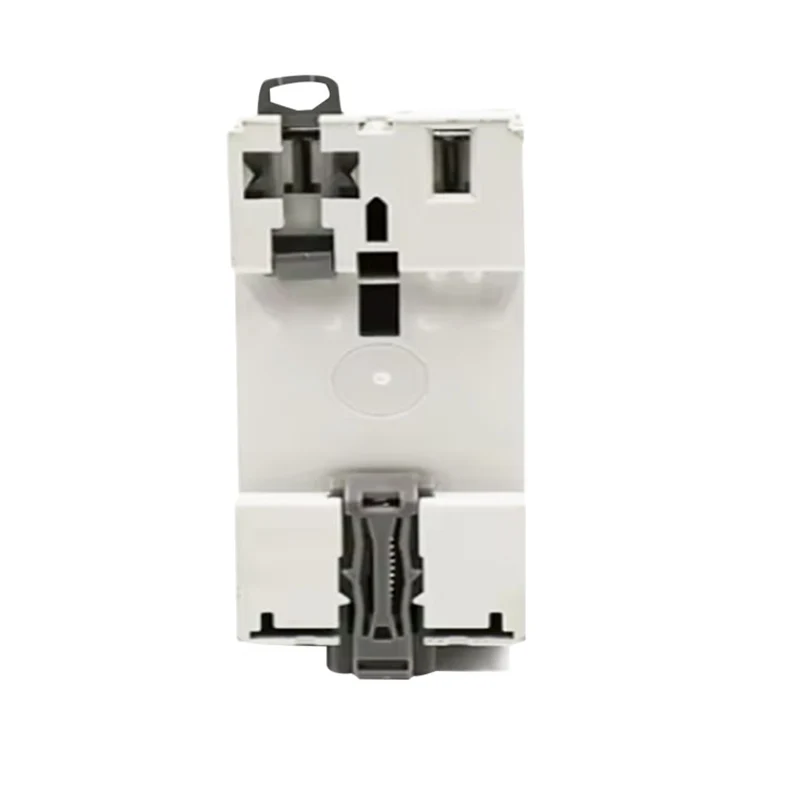

انسٽاليشن:	35 ايم ڊين ريل چڙهڻ

بنيادي تصور

 2 پي: اشارو ڪري ٿو ته هي آر سي ڊي (رهائشي موجوده ڊيوائس) هڪ هڪ ئي وقت تي، اهو هڪ ئي وقت ٻن لائنن تي ڪنٽرول ڪري سگهي ٿو. هي ڊزائن عام طور تي استعمال ڪيو ويندو آهي جتي ٻنهي مرحلن ۽ صفر لائينن کي هڪ ئي وقت ڪٽي وڃڻ جي ضرورت آهي ته سرڪٽ يا فيڪٽري جي صورت ۾، حفاظت واري حادثن جي صورت ۾ ڪٽي سگهجي ٿو.

 635: اهو ظاهر ڪري ٿو ته آر سي ڊي 63 ايمپس تي درجه بندي ڪئي وئي آهي. درجه بندي موجوده وڌ کان وڌ موجوده قيمت آهي ته آر سي ڊي مسلسل حرڪت يا نقصان جي بغير مسلسل کڻي سگهي ٿو. عملي ايپليڪيشنن ۾، مناسب درجه بندي موجوده برقي نظام جي لوڊ مطابق چونڊيو وڃي.

 30ma: ظاهر ڪري ٿو ته هن آر سي ڊي جي ليکڪ ايڪشن موجوده 30 ايم آهي. ليکڪ ايڪشن موجوده گهٽ ۾ گهٽ قيمت آهي جنهن تي آر سي ڊي ليڪج موجوده ۽ عمل کي رد ڪري ٿو. جڏهن بجليء واري نظام ۾ ليڪج موجوده ان قيمت کان وڌي ويندو، آر سي ڊي کي ذاتي حفاظت کي بچائڻ لاء ۽ حادثي جي حفاظت لاء بجلي جي فراهمي ڪٽي ويندي.

 آر سي ڊي: ريزميٽ موجوده ڊوائيس هڪ برقي حفاظتي اوزار آهي جنهن کي بازل موجوده موجوده نظام ۾ هاڻوڪي موجوده (آئي اي ليڪج موجوده) کي ڳولهيو ۽ بجلي جي فراهمي کي ڪٽي ڇڏيو. اهو وڏي تعداد ۾ برقي سامان ۽ اهلڪارن لاء جامع تحفظ فراهم ڪرڻ لاء مختلف گهٽ ۾ گهٽ وزن واري برقي نظام ۾ استعمال ڪيو ويندو آهي.

 اي سي جو قسم: ظاهر ڪري ٿو ته هي آر سي ڊي موجوده (اي سي) سسٽم کي متبادل طور تي مناسب آهي. موجوده موجوده (اي سي) بجلي کي متبادل بڻائڻ جو هڪ عام طريقو آهي ۽ وولٽيج جي هدايتن جي هدايت ۾ ۽ موجوده موجوده جي مقابلي ۾ موجوده تبديلين جي هدايت سان منسوب ڪيو ويو آهي (ڊي سي). تنهن ڪري، جڏهن آر سي ڊي کي منتخب ڪيو وڃي، مناسب ماڊل چونڊجڻ گهرجي برقي نظام جي قسم جي بنياد تي (اي سي يا ڊي سي) جي بنياد تي.

1. زمين جي هاڻوڪي ۽ لالچ جي موجوده ۽ فنڪشن جي خلاف تحفظ جو تحفظ

2. شارٽ سرڪٽ هاڻوڪي جي گنجائش

3. ٽرمينل ۽ پن / فورڪ قسم جي بس بار جو ڪنيڪشن

4. آ finger رين جي حفاظت واري ڪنيڪشن ٽرمينلز سان ليس

5. زميندار طور سرڪٽ کي ختم ڪيو جڏهن ڌرتيء جو فالٽ / ليکڪ هاڻوڪي واقع ٿئي ٿو ۽ رتبو حساسيت کان وڌي ٿو

6. بجلي جي فراهمي ۽ لائن وولٽيج جي هڪ وولٽيج، ۽ خارجي مداخلت کان آزاد، وولٽيج فلوٽائيزيشن. ---------- وڏي سائيز ڪنيڪشن تار (35 ايم ايم ڪنيڪشن ڪيبل)
