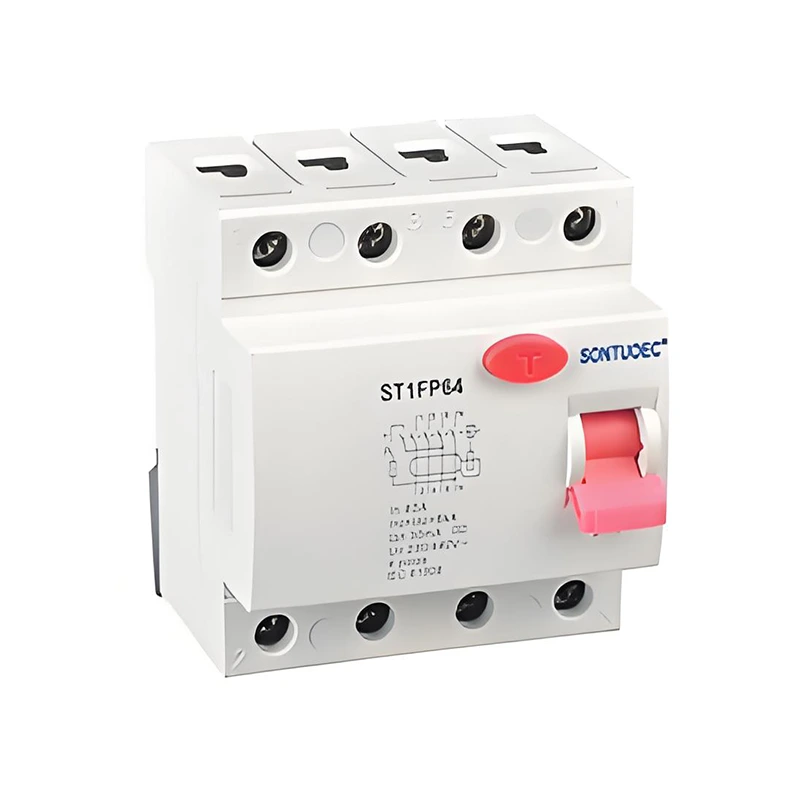

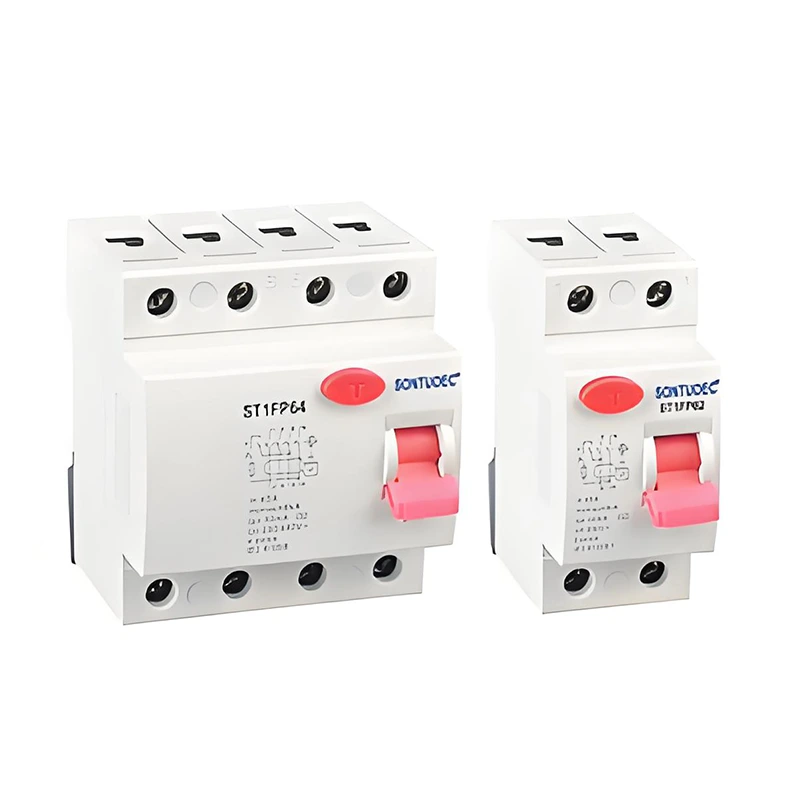

اليڪٽرانڪ قسم RCCB

جڏهن سرڪٽ ۾ بقايا ڪرنٽ اڳواٽ قدر کان وڌي وڃي ٿو، اليڪٽرانڪ قسم RCCB سرڪٽ کي ختم ڪرڻ لاءِ جلدي ڪم ڪندو، اهڙيءَ طرح برقي جھٽڪن جي حادثن ۽ بجليءَ جي باهه کي روڪيندي. اليڪٽرانڪ RCCBs استعمال ڪن ٿا اليڪٽرانڪ اجزاء ۽ مائڪرو پروسيسرز ۽ ٻيون ٽيڪنالاجيون وڌيڪ حساسيت ۽ درستگي مهيا ڪرڻ لاءِ.

ماڊل:ST1PF64

انڪوائري موڪليو

پيداوار جي وضاحت

سينڊرڊ			IEC/EN61008.1
برقي	قسم (زمين جي لڪيج جي لهر جي شڪل محسوس ڪئي وئي)		برقي مقناطيسي قسم، برقي قسم
خاصيتون	موجوده ۾ درجه بندي	A	۽، ۽
	قطب	P	2،4
	درجه بندي voltage اسان	V	AC 240/415V؛ AC 230/400V
	موجوده درجه بندي		16,25,32,40,63A
	درجه بندي حساسيت I△n	A	0.01,0.03,0.1,0.3,0.5
	موصليت وولٹیج Ui	V	500
	درجه بندي بقايا ٺاهڻ ۽	A	630
	ٽوڙڻ جي گنجائش I△m	A	630
	شارٽ سرڪٽ موجوده I△c	A	6000
	SCPD فيوز	A	6000


	تعدد جي شرح	هز	50/60
	آلودگي جي درجي		2
مشيني	برقي زندگي	t	4000
خاصيتون	مشيني زندگي	t	10000
	تحفظ جي درجي		IP20
	ماحول جي درجه حرارت	ºسي	-25~+40
	(روزاني اوسط ≤35ºC سان)	ºسي	-25~+40
	اسٽوريج جي درجه حرارت	ºسي	-25~+70

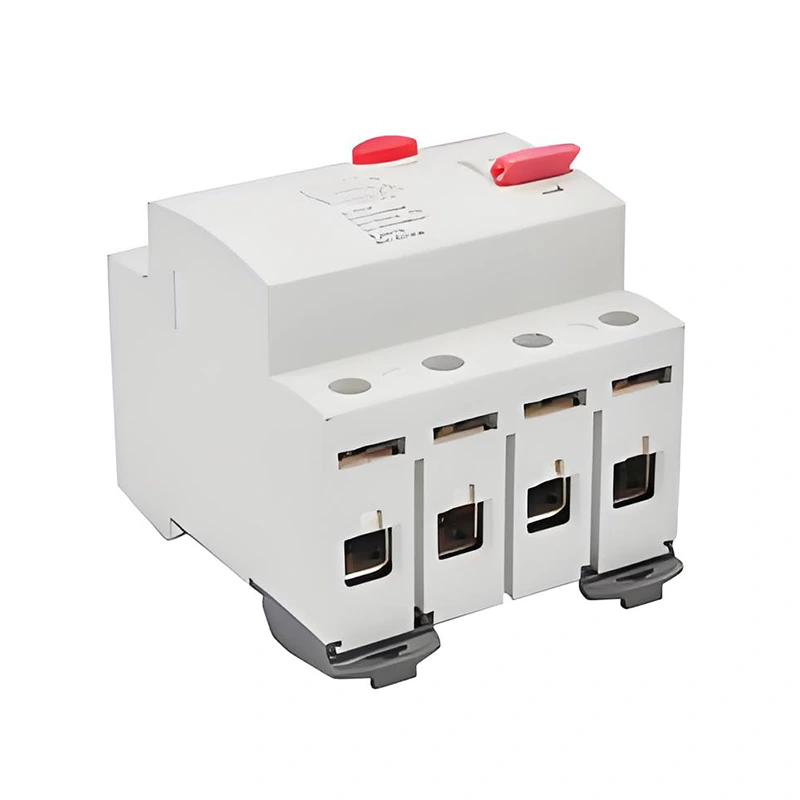

تنصيب	ٽرمينل ڪنيڪشن جو قسم		ڪيبل/يو-قسم بس بار/پن-قسم بس بار
	ڪيبل لاء ٽرمينل سائيز مٿي / هيٺان	mm2	25
	ڪيبل لاء ٽرمينل سائيز مٿي / هيٺان	AWG	3.18
	بس بار لاءِ ٽرمينل سائيز مٿي/هيٺ	mm2	25
	بس بار لاءِ ٽرمينل سائيز مٿي/هيٺ	AWG	3.18
	ٽوڪ سخت ڪرڻ	ن* م	2.5
	ٽوڪ سخت ڪرڻ	۾-lbs	22
	چڙهڻ		DIN ريل تي EN 60715 (35mm) فاسٽ ڪلپ ڊوائيس ذريعي
	ڪنيڪشن		مٿي ۽ هيٺان کان

آپريشن جو اصول

اليڪٽرڪ ٽائپ RCCB جو آپريٽنگ اصول برقي مقناطيسي انڊڪشن ۽ موجوده توازن جي اصولن تي ٻڌل آهي. جڏهن سرڪٽ ۾ فيز ۽ زيرو لائين ڪرنٽ غير متوازن هوندا آهن، يعني باقي رهيل ڪرنٽ موجود هوندو آهي، ته RCCB اندر موجوده ٽرانسفارمر هن غير توازن کي معلوم ڪندو ۽ هڪ لاڳاپيل سگنل ٺاهيندو. هي سگنل، برقي سرڪٽ پاران پروسيس ٿيڻ کان پوء، رليز ميڪانيزم جي عمل کي متحرڪ ڪندو، انهي ڪري ته سرڪٽ برڪر جلدي سرڪٽ کي ڪٽي ڇڏيندو.

مکيه خاصيتون

اعلي حساسيت: اليڪٽرانڪ RCCBs تمام ننڍڙن بقايا واهه کي ڳولڻ جي قابل آهن، عام طور تي 30mA کان گهٽ يا ان کان به گهٽ.

فاسٽ ايڪشن: هڪ دفعو بقايا ڪرنٽ معلوم ٿئي ٿو ته اڳي مقرر ڪيل قيمت کان وڌي وڃي ٿي، آر سي سي بي سرڪٽ کي ڪٽڻ ۽ حادثن کي روڪڻ لاءِ فوري طور تي ڪم ڪندو.

محفوظ ۽ قابل اعتماد: RCCB اعلي اعتبار ۽ استحڪام مهيا ڪرڻ لاء جديد اليڪٽرانڪ اجزاء ۽ مائڪرو پروسيسر ٽيڪنالاجي کي اختيار ڪري ٿو.

انسٽال ڪرڻ ۽ برقرار رکڻ ۾ آسان: اليڪٽرانڪ آر سي سي بيز ۾ عام طور تي هڪ ٺهيل ساخت ۽ سادي وائرنگ هوندي آهي، انهن کي انسٽال ڪرڻ ۽ برقرار رکڻ آسان بڻائي ٿي.

ايپليڪيشن منظرنامو

اليڪٽرانڪ RCCBs وڏي پيماني تي استعمال ڪيا ويندا آهن مختلف حالتن ۾ جتي برقي تحفظ جي ضرورت هوندي آهي، جنهن ۾ شامل آهن پر ان تائين محدود ناهي:

رهائشي ۽ تجارتي عمارتون: برقي سامان ۽ ذاتي حفاظت جي حفاظت لاء استعمال ڪيو ويو، برقي جھٽڪو حادثن ۽ برقي باهه کي روڪڻ.

صنعتي پيداوار جون لائينون: بجليءَ جي سامان جي حفاظت لاءِ استعمال ٿيل آھن جھڙوڪ موٽرز ۽ ٽرانسفارمرز کي عام آپريشن کان، سامان جي نقصان کي روڪڻ ۽ ليڪيج ۽ اوورلوڊ جي ڪري گھٽ وقت.

عوامي سهولتون: جهڙوڪ اسپتالون، اسڪول، لائبريريون ۽ ٻيون جڳهيون، بجليءَ جي سامان جي محفوظ آپريشن ۽ اهلڪارن طرفان بجليءَ جي محفوظ استعمال کي يقيني بڻائڻ لاءِ استعمال ٿينديون آهن.
