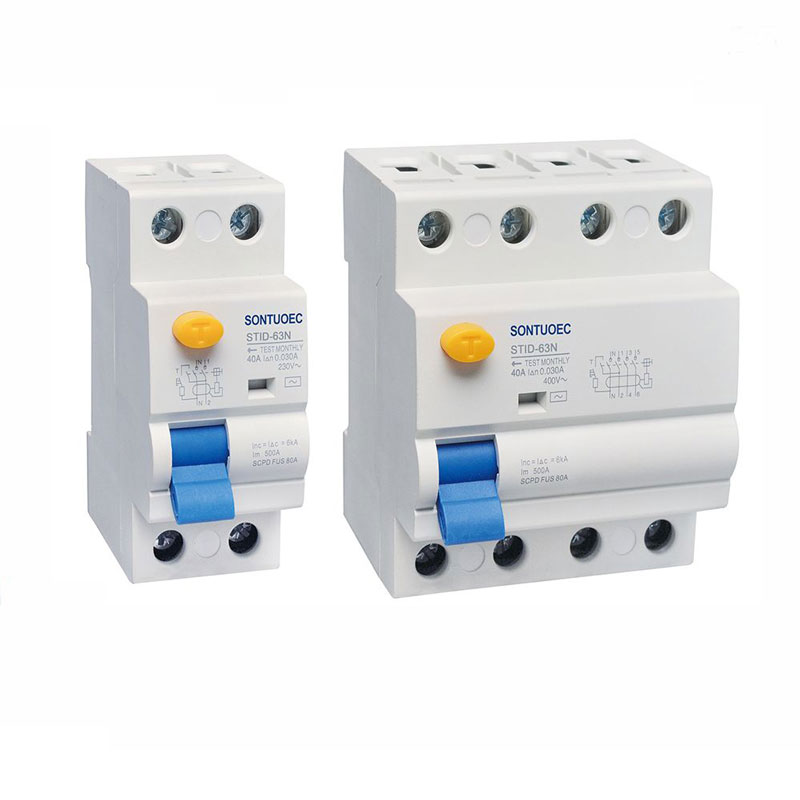

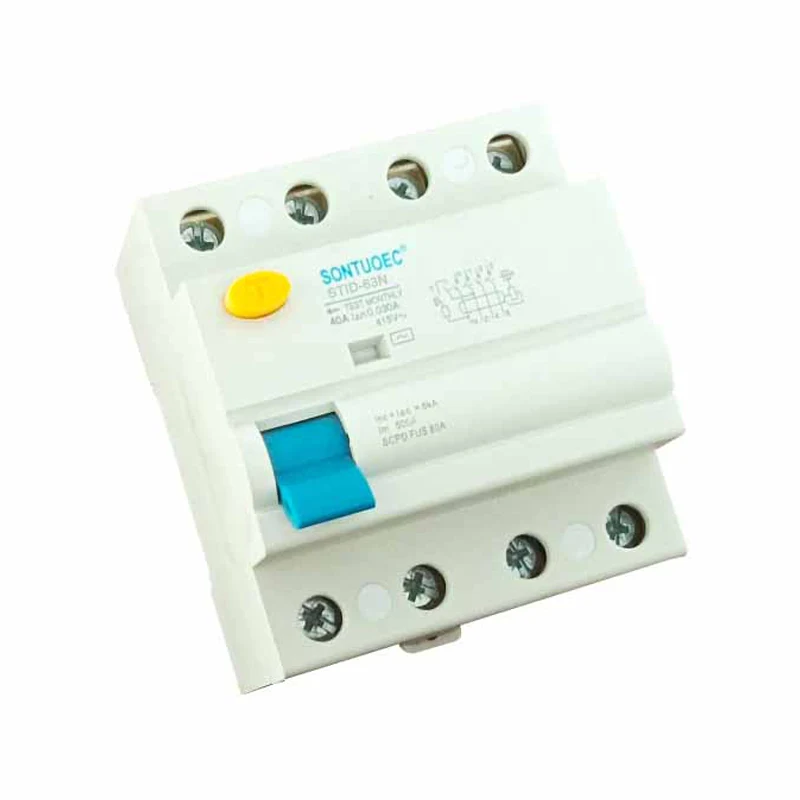

63A / 100ma رهائشي موجوده سرڪٽ برڪر آر سي بي بي

633 ع ۽ 100mail rocercer RCB، يا زميني نقصن جي نقصان کان بچڻ لاء، جيڪو ڪارل اليع جي خرابي جي نقصان کان وڌيڪ جستجو ۾ اضافو ڪيو ويو آهي.

ماڊل:STID-63N

انڪوائري موڪليو

پيداوار جي وضاحت

معيار	IEC 61008-1
ماڊل:	مقرر ڪيل ڇهه
رهائشي موجوده خاصيتون:	۽، ۽
قطب نمبر:	2p، 4 پي
درج ڪيل موجوده:	16ما، 7ما، 32 ع، 40 ص، 63، 633؛
درجه بندي وولٽ:	230 / 400V اي سي
درجه بندي جو تعدد:	50 / 60hz
درج ڪيل رهائشي آپريٽنگ موجوده ΔN:	10ma، 30ma، 100ma، 300ma، 500ma
درج ڪيل رهائشي نان آپريٽنگ موجوده موجوده مون ΔNO:	≤0.5in
درجه بندي مشروط شارٽ سرڪٽ هاڻوڪي اي سي:	6000 اي
درجه بندي مشروط رهائشي شارٽ سرڪٽ هاڻوڪي IΔC:	6000 اي
ٽرپنگ جو مدو:	فوري طور تي ٽرپنگ ٿي ويو≤0.1sec
رهائشي ٽرپنگ موجوده حد:	0.5inn ~ مان
اليڪٽرڪ ميڪانياتي برداشت:	4000 چڪر
تيز رفتار کي تيز ڪرڻ:	2.0NM
ڪنيڪشن ٽرمينل:	ڪلپ سان ٽرمينل پيلر ٽرمينل
انسٽاليشن:	35 ايم ڊين ريل چڙهڻ

آپريشن جو اصول

آر سي بي جي آپريٽنگ اصول برقي مقناطيسي انضمام ۽ موجوده توازن جي اصولن تي ٻڌل آهي. جڏهن ريزيڊينٽ ۾ موجوده سرڪٽ ۾ ٽرانسفارمر ذريعي گذري ٿو، ٽرانسفارمر هڪ لاڳاپيل مقناطيسي فلوڪس ٺاهي ٿو. هي مقناطيسي فلوڪس هڪ برقي سگنل ۾ تبديل ڪيو ويو آهي ۽ اليڪٽرانڪ سرڪٽ طرفان پروسيس ڪيو ويو آهي. جڏهن پروسيس ٿيل برقي سگنل هڪ پيش ڪيل حد تائين پهچي ٿو، آر سي بي بي کي رد ڪرڻ جي ميڪانيزم کي عمل ڪرڻ جو سبب بڻائيندو آهي، سرڪٽ برڪ کي جلدي سرڪٽ ڪٽڻ جو سبب سرڪٽ ٽوڙڻ جو سبب.

خاصيتون خ تجربو

اعلي حساسيت: آر سي سي بي نن redable ي رهائشي جزن کي ڳولڻ جي قابل آهي، عام طور تي 30ma کان گهٽ (صحيح قدر)، جيڪا اليڪٽرڪائيڪل حادثي تي ڀاڙين ٿا.

تڪڙو جواب: آر بي بي جلدي ڪ can ي جلدي موجوده موجوده ڪ cants نديء کي ختم ڪرڻ کان پوء، جيڪو اثرائتي جھٽڪ کي روڪي ٿو ۽ برقي باهه جي پکيڙ کي روڪي ٿو.

محفوظ ۽ قابل اعتماد: آر سي سي بي ترقي يافته اليڪٽرانڪ تجزين کي جديد ۽ استحڪام سان گڏ ميڪانيزم کي اپنائي ٿو. هڪ جيڪا ميڊيرو، به اي سائٽ سنڀالڻ ۾ پڻ شامل آهي، جن کي سراجز جي حفاظت جي حفاظت کي مڪمل طور تي گرمي جي ڳولا ڪري سگھي ٿو.

انسٽال ڪرڻ آسان ۽ برقرار رکڻ لاء: آر سي سي بي عام طور تي ماڊلر ڊيزائن کي اپنائڻ ۽ انسٽال ڪرڻ آسان. ان کي به آسان طريقي سان معائنو ۽ معمول جي بحالي ۽ معائنو لاء رابطا آهن.

ايپليڪيشن منظرنامو

63A / 100ma رهائشي موجوده سرڪٽ برڪر آر سي سي بي سي بي سي بي سي پي بي سي پي سي ۾ وڏي تعداد ۾ استعمال ٿيل آهي جتي برقي تحفظ جي ضرورت آهي،

رهائشي ۽ تجارتي عمارتون: برقي شيڪ حادثن ۽ برقي باهه جي خلاف برقي سامان ۽ ذاتي حفاظت جي حفاظت لاء. گهرن ۾، آر سي بي ايس عام طور تي گهر جي سرڪٽ لاء بنيادي يا برانچ جي حفاظت ۾ نصب ٿيل هوندا آهن.

صنعي پروڊڪ واڪ ووسفڪ سامان جي عام آپريشن کي ڳولا ڪرڻ لاء استعمال ڪيو ويو آهي جهڙوڪ مرشر، وغيره، وغيره ۽ اوور لوڊ ٿيڻ جي ڪري. صنعتي ميدان ۾، آر سي سي ايس عام طور تي برقي سامان جي بجلي جي فراهمي ۾ بجلي جي پليٽ تي نصب ٿيل آهن.

عوامي سهولتون: جهڙوڪ اسپتالون، اسڪول، لائبريريون ۽ ٻيا هنڌ برقي سامان جي محفوظ آپريشن کي يقيني بڻائڻ لاء آر بي بيز ۽ اهلڪارن طرفان بجلي جو محفوظ آپريشن کي يقيني بڻائڻ لاء استعمال ڪيا ويندا آهن. انهن جڳهن تي عام طور تي برقي حفاظت جي اعلي ضرورت هوندي آهي، تنهن ڪري آر سي بي ايس گهڻو ڪري استعمال ٿيل آهن.

63A/100mA Residual Current Circuit Breaker RCCB
