آر سي سي بي بي ماڊل بقايا موجوده سرڪٽ برڪر

آر سي سي بي بي ماڊل ريزيڊيوئل ڪرنٽ سرڪٽ بريڪر ٽن مرحلن جي نيٽ ورڪن تي لڳاتار فالٽ ڪرنٽ جي صورت ۾ حفاظت ڪندو آهي. اهو عام طور تي ريچارجنگ اسٽيشن، ميڊيڪل اپريٽس ۽ آلات، ڪنٽرولرز ۽ ويري ايبل اسپيڊ ڊرائيوز، بيٽر چارجز ۽ انورٽرز (DC) جي فيلڊ ۾ استعمال ٿيندو آهي... IEC/EN62423 معيار.

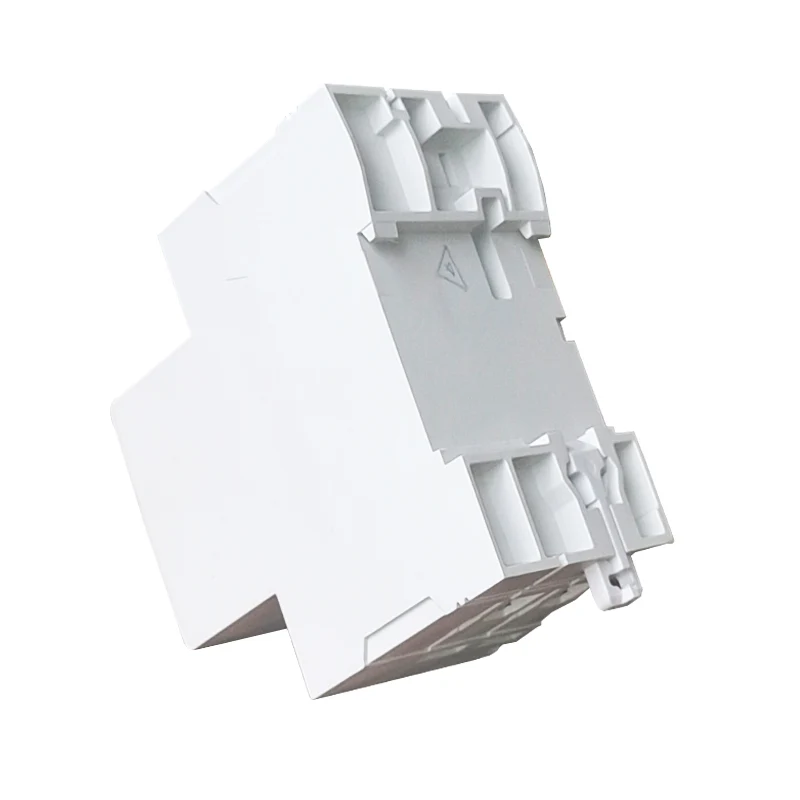

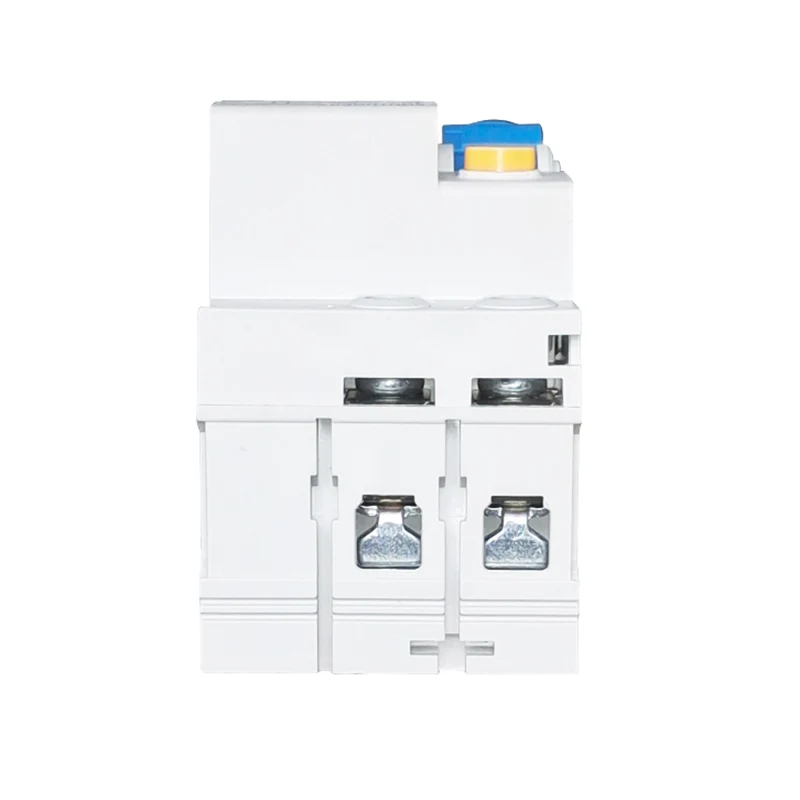

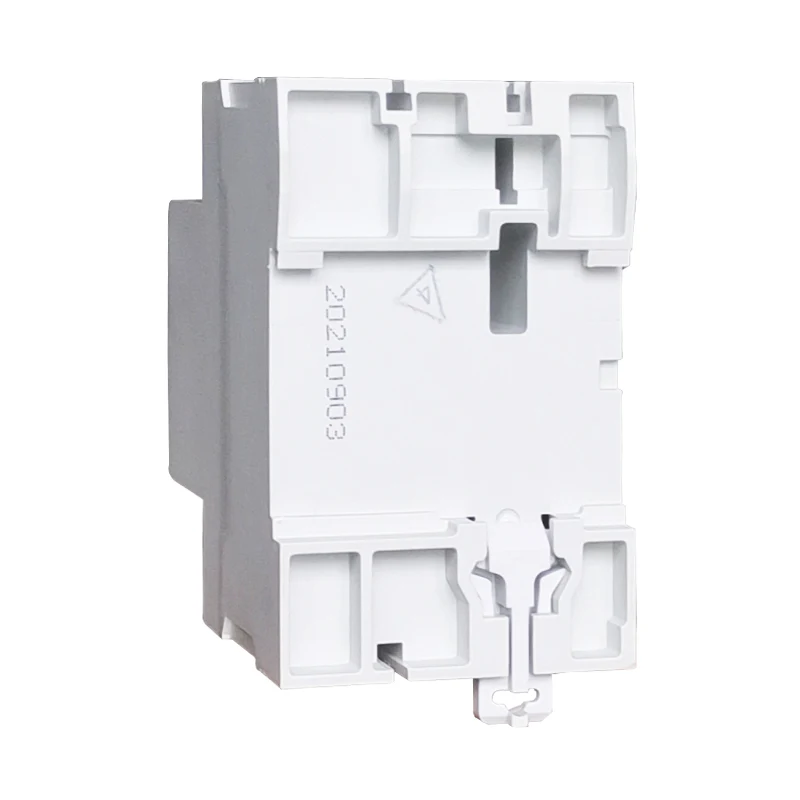

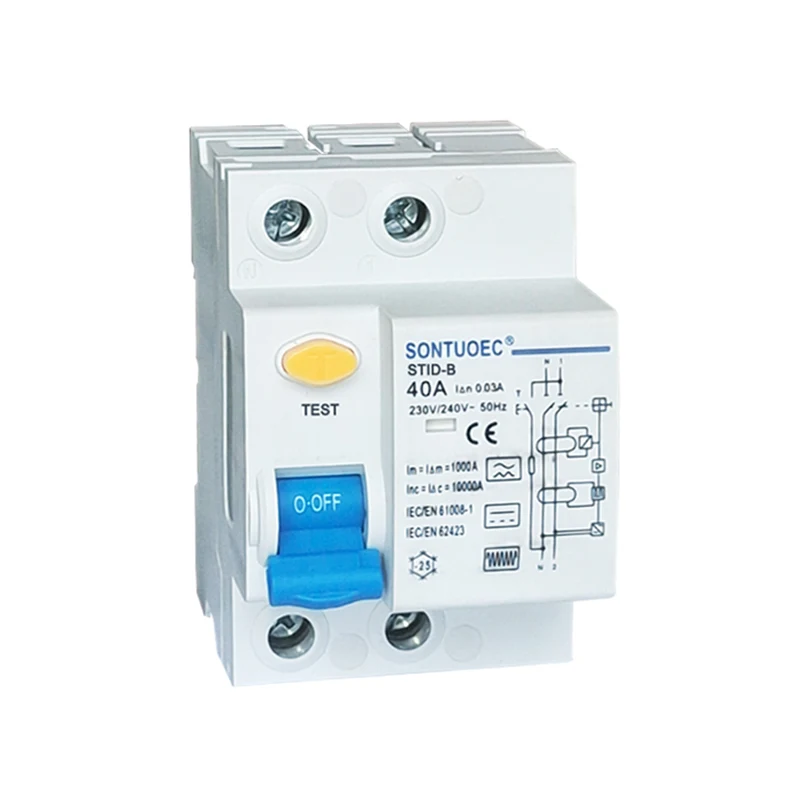

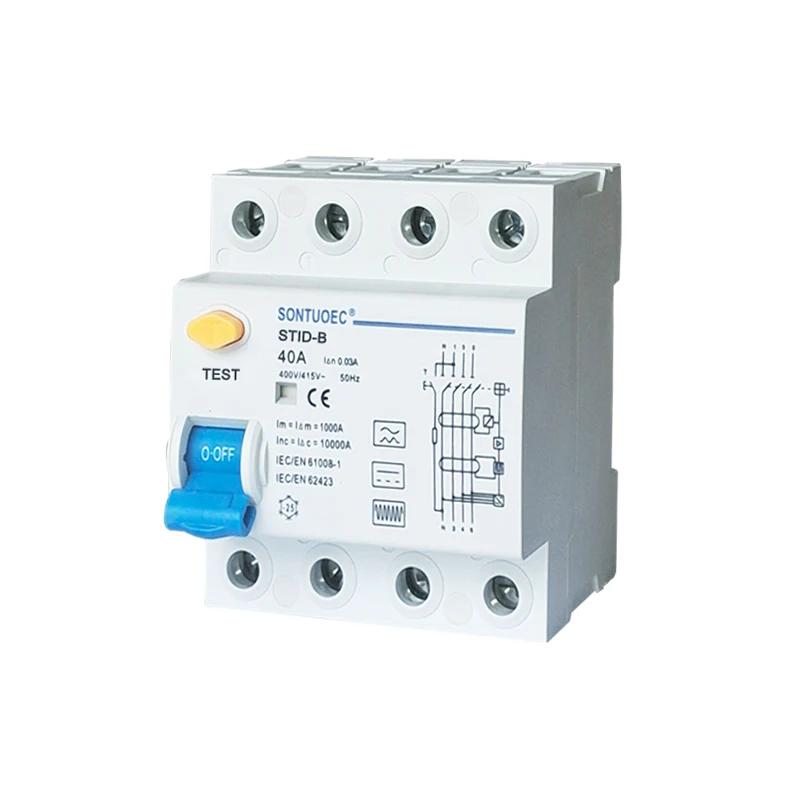

ماڊل:STID-B

انڪوائري موڪليو

پيداوار جي وضاحت

برقي خاصيت	معياري		IEC/EN62423&IEC/EN61008-1
	قسم (زمين جي لڪيج جي لهر جي شڪل محسوس ڪئي وئي)		B
	موجوده ۾ درجه بندي	A	25,40,63
	قطب	P	1P+N، 3P+N
	درجه بندي voltage Ue	V	IP+N:230/240V؛ 3P+N:400/415V
	درجه بندي حساسيت I n	A	0.03,0.1,0.3
	موصليت وولٹیج Ui	V	500
	درجه بندي بقايا ٺاهڻ ۽	A	500 (ان = 25A/40A)
	ٽوڙڻ جي صلاحيت آء ايم	A	630 (ان = 63A)
	شارٽ سرڪٽ ڪرنٽ I c	A	10000
	SCPD فيوز	A	10000
	وقفي وقت I n هيٺ	s	≤0.1
	تعدد جي شرح	هز	50
	درجه بندي تسلسل وولٹیج کي برداشت ڪرڻ (1.2 / 5.0) Uimp	V	4000
مشيني I خاصيتون	dielectric test voltage at ind. فريڊ. 1 منٽ لاء	kv	2.5
	آلودگي جي درجي		2
	برقي زندگي		2000
	مشيني Iife		10000
	غلطي موجوده اشارو		ها
	تحفظ جي درجي		IP20
	محيطي درجه حرارت (روزاني اوسط 35 سان)	ºسي	-40~+55ºC
	اسٽوريج جي درجه حرارت	ºسي	-40 ~ +70ºC

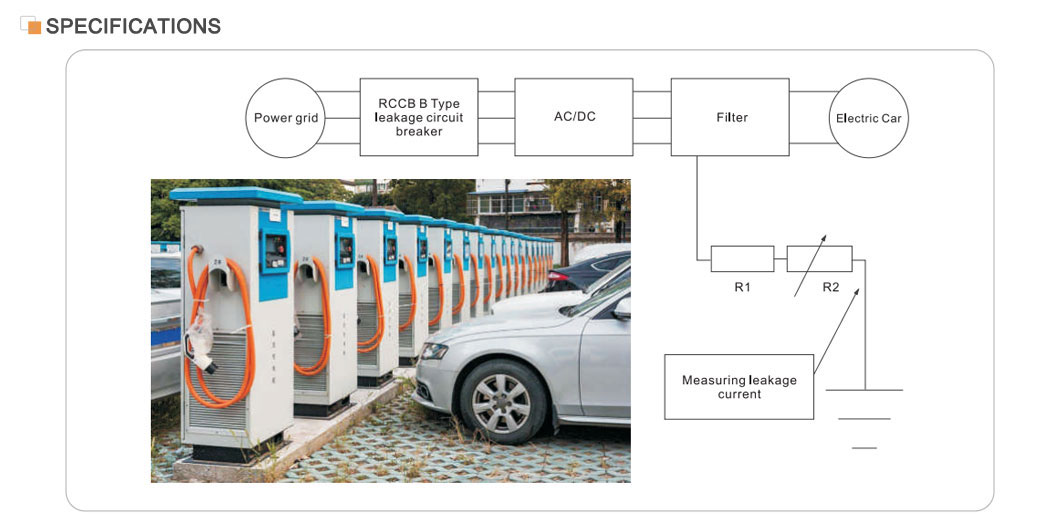

STID-B RCCB B ماڊل ريزيڊيوئل ڪرنٽ سرڪٽ بريڪر قسم A لاءِ موزون آهي ۽ DC رهجي ويل وهڪرن کي هموار ڪرڻ لاءِ به موزون آهي، DC رهجي ويل وهڪرن کي جيڪي ريڪٽائير سرڪٽس ۽ اعليٰ فريڪوئنسي AC رهجي ويل وهڪرن مان پيدا ٿي سگهن ٿيون. اهو ٽن مرحلن جي نيٽ ورڪن ۾ مسلسل غلطي واهه جي صورت ۾ تحفظ فراهم ڪري ٿو. STID-B عام طور تي چارجنگ اسٽيشنن، طبي سامان ۽ آلات، ڪنٽرولرز ۽ متغير رفتار ڊرائيو، بيٽري چارجرز ۽ انورٽرز (DC) جي شعبن ۾ استعمال ٿيندو آهي. STID-B IEC/EN61008 ۽ IEC/EN62423 معيارن جي تعميل ڪري ٿو.

مکيه خاصيتون

موجوده درجه بندي: 40A، وڏي موجوده برقي نظام لاء مناسب.

Leakage تحفظ: اعلي sensitivity ۽ درستگي سان، ان کي رسي جي موجوده معلوم ڪري سگهو ٿا ۽ هڪ تمام مختصر وقت ۾ بجلي جي فراهمي جي ڪٽ ڪري سگهو ٿا.

حفاظت جي ڪارڪردگي: بين الاقوامي معيارن جهڙوڪ IEC/EN61008.1 ۽ GB16916.1 جي مطابق، پيداوار جي حفاظت ۽ اعتبار کي يقيني بڻائي ٿي.

ايپليڪيشن جو دائرو: وڏي پيماني تي صنعتي، تجارتي، اعلي-اڀار ۽ سول عمارتن ۾ استعمال ٿيل برقي نظام لاء جامع تحفظ فراهم ڪرڻ لاء.

آپريشن جو اصول

آر سي سي بي بي ماڊل ريزيڊيوئل ڪرنٽ سرڪٽ بريڪر زيرو تسلسل ڪرنٽ ٽرانسفارمر تي ٻڌل آھي. هر هلائڻ وارو مرحلو صفر جي ترتيب واري موجوده ٽرانسفارمر مان گذري ٿو، جنهن جو ثانوي پاسو برقي مقناطيسي ڊيٽينٽ سان ڳنڍيل آهي. عام حالتن ۾، صفر جي ترتيب واري موجوده ٽرانسفارمر ذريعي مرحلن جي ویکٹر جو مقدار صفر آهي، تنهنڪري ٽرانسفارمر ذريعي وهڪري صفر آهي، ثانوي آئوٽ وولٽيج پڻ صفر آهي، ۽ سرڪٽ برڪر ڪم نه ڪندو. جڏهن ته، هڪ ڀيرو ليڪيج ڪرنٽ وڌي ٿو ۽ ثانوي پاسي واري آئوٽ وولٽيج کي هڪ خاص سطح تائين وڌائڻ لاءِ ڊرائيو ڪري ٿو، برقياتي مقناطيسي رليز چالو ٿي وڃي ٿي، آپريٽنگ ميکانيزم کي هلائڻ ۽ پاور سپلائي سان ڳنڍيل رابطن کي ڊس ڪنيڪٽ ڪرڻ لاءِ، اهڙيءَ طرح لڪيج جي تحفظ کي محسوس ڪندي.

چونڊ ۽ تنصيب

چونڊ: جڏهن هڪ RCCB چونڊيو، پيٽرولر جهڙوڪ درجه بندي وولٹیج، ريٽيڊ ڪرنٽ، اليڪٽرڪ ايڪشن ڪرنٽ ۽ اليڪٽرڪ سسٽم جي ايڪشن ٽائيم تي غور ڪيو وڃي. اهو پڻ ضروري آهي ته هڪ مناسب آر سي سي بي کي چونڊيو وڃي تحفظ جي قسم جي مطابق (مثال طور سڌي رابطي جي حفاظت يا اڻ سڌي رابطي جي حفاظت).

تنصيب: آر سي سي بي کي اليڪٽرڪ سسٽم جي ايندڙ آخر ۾ يا هڪ برانچ لائن تي نصب ڪيو وڃي ته جيئن پوري اليڪٽرڪ سسٽم يا مخصوص برانچ لائن جي مڪمل حفاظت کي يقيني بڻائي سگهجي. انسٽاليشن دوران، مناسب ڪنيڪشن ۽ RCCB جي قابل اعتماد آپريشن کي يقيني بڻائڻ لاء لاڳاپيل معيار ۽ ڪوڊ سختي سان مشاهدو ڪيو وڃي.
