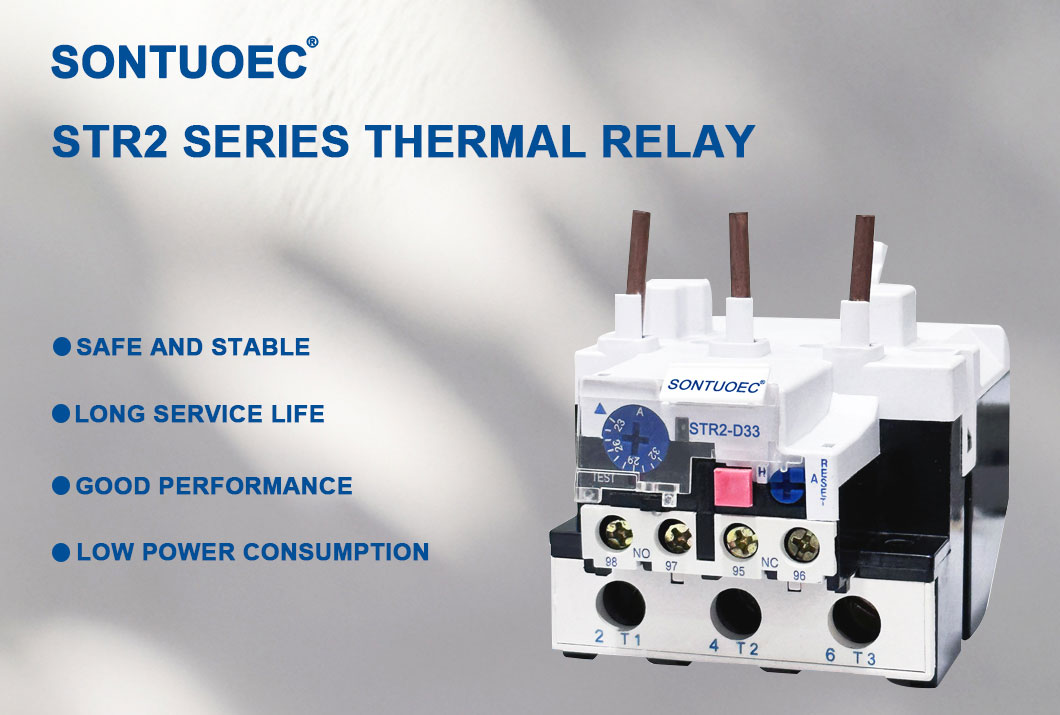

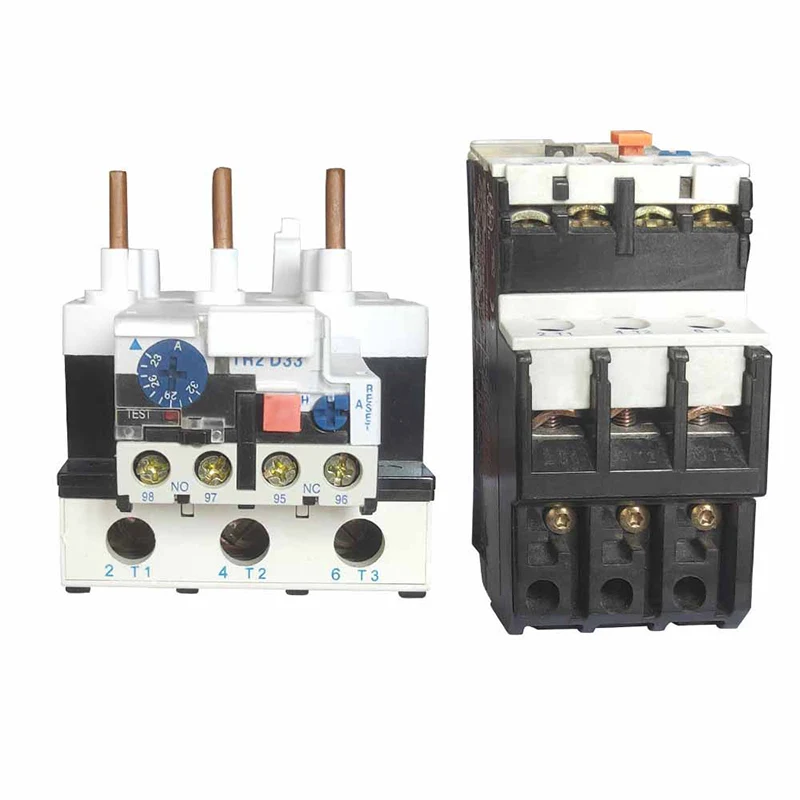

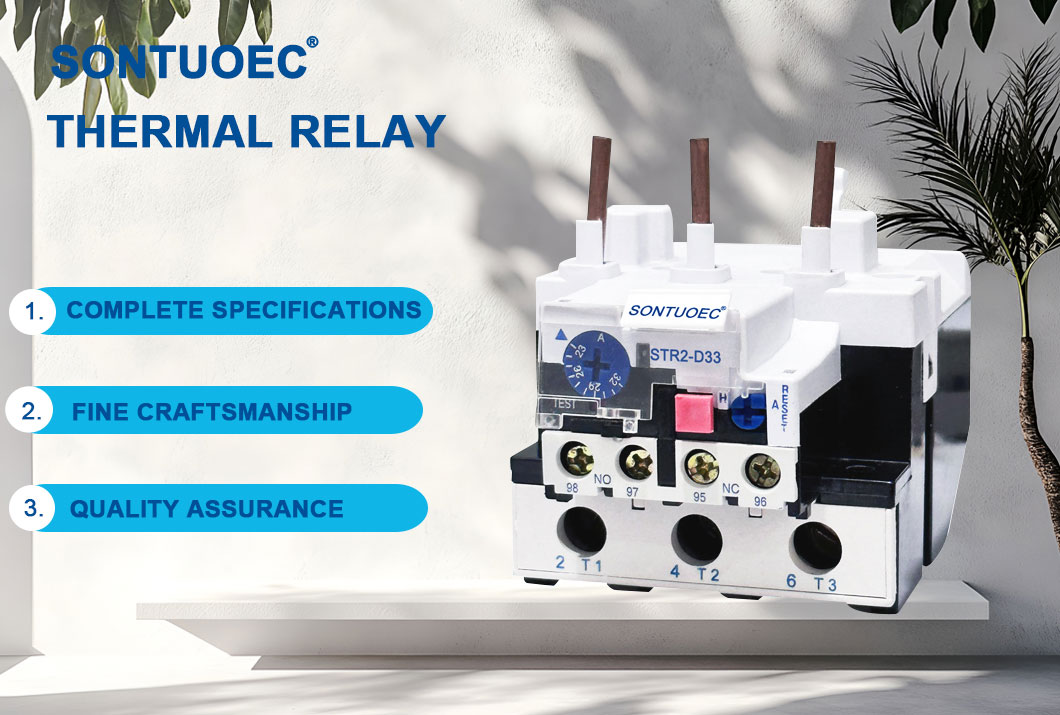

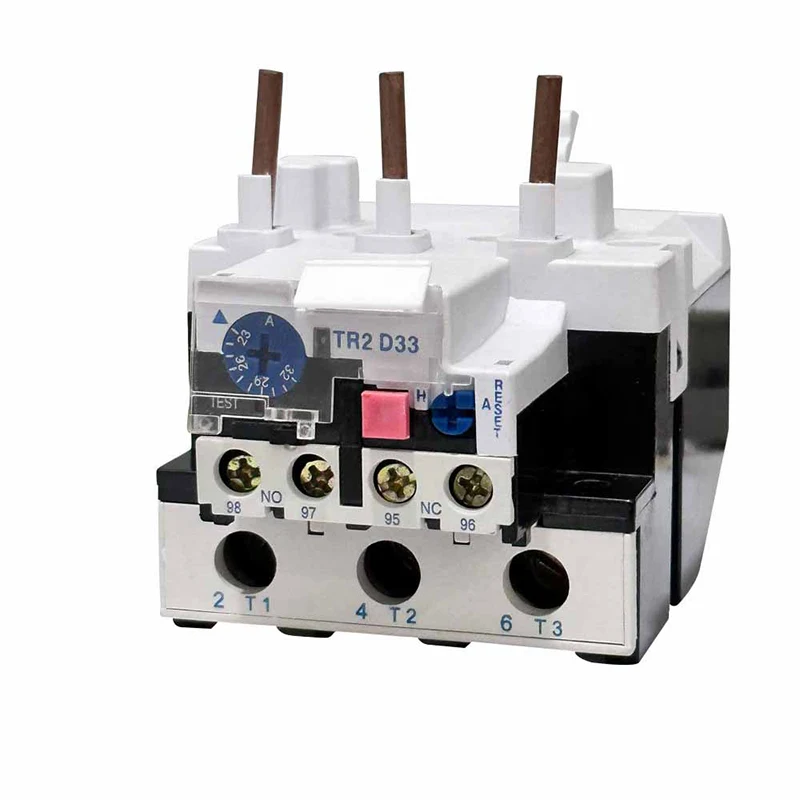

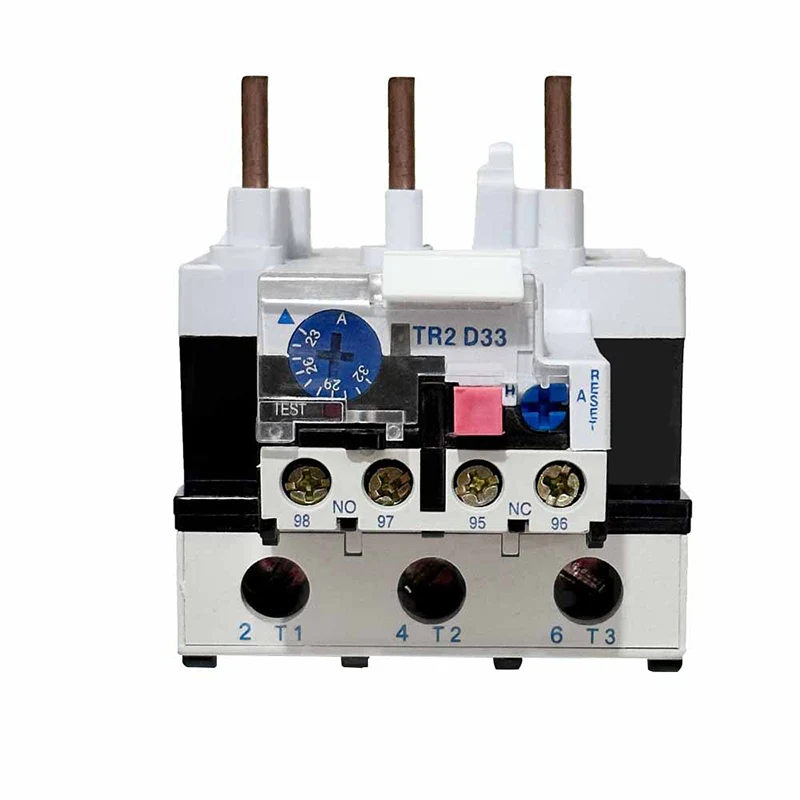

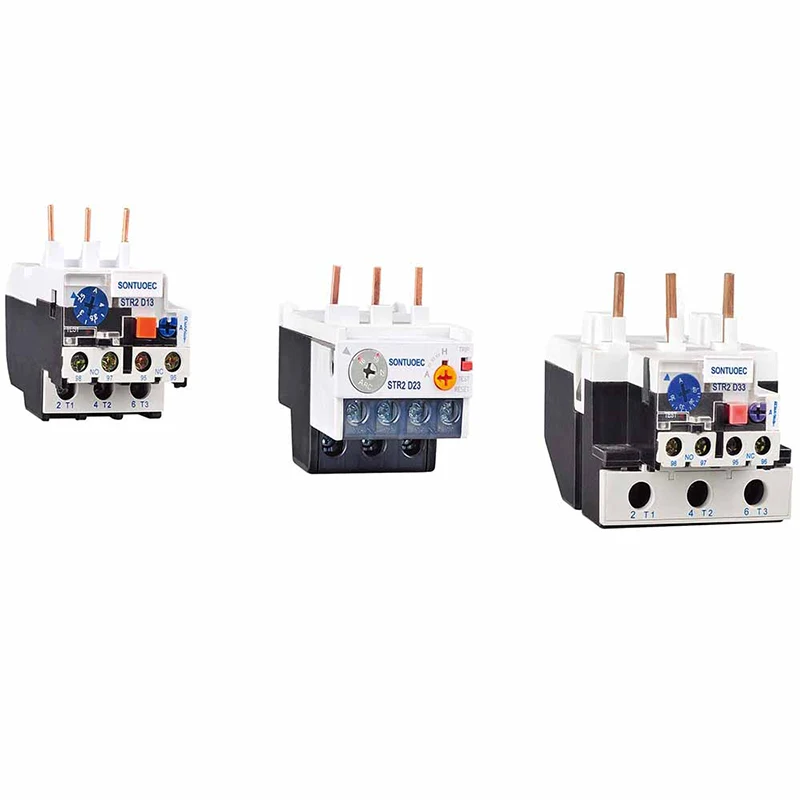

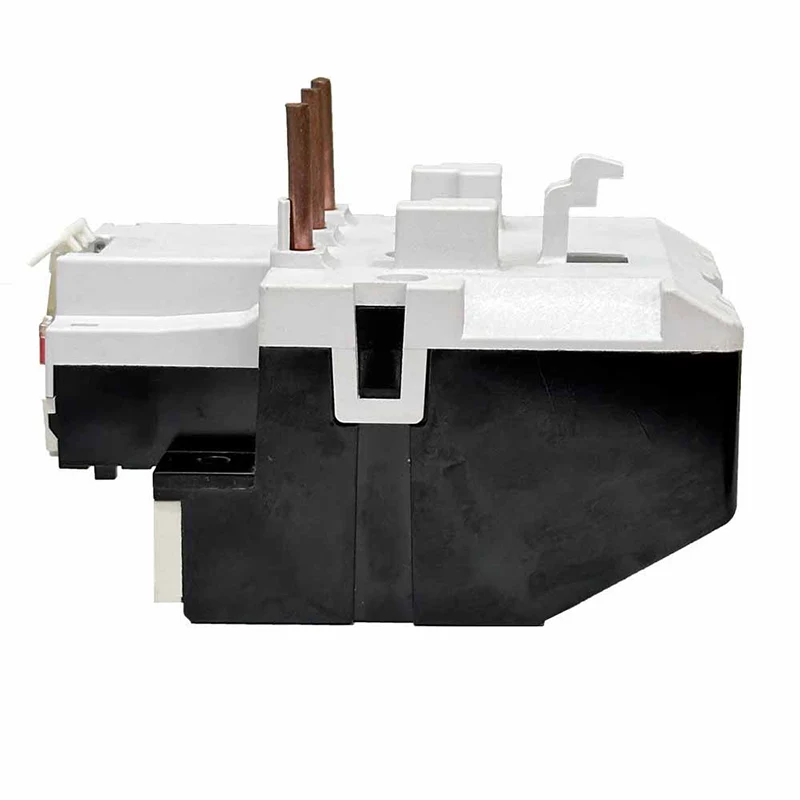

Str2-D33 حرارتي اوور لوڊ رلي

Str2-D33 حرارتي اوورلوڊ اليڪٽرڪ موجوده اثر جي اصلي اثر جي اصول تي ڪم ڪندو آهي. جڏهن هڪ موٽر اوور لوڊ ٿي وئي آهي، ان جو موجوده واڌارو، گرمي پد جي اندر گرمي پد کي گرم ڪرڻ جو سبب بڻجندو آهي. اها گرمي بيملٽ ۾ منتقل ڪئي وئي آهي، جيڪا ٻن ڌنڌن کي حرارتي توسيع جي مختلف نقشن سان ٺهيل آهي، انهي ڪري جڏهن گرم ٿي ويو هجي. جڏهن موڙيندڙ هڪ خاص نقطي تائين پهچي ٿو، اهو هڪ ميڪانياتي ڊيوائس تي زور ڏيندو آهي، جيڪو عام طور تي موٽر کي نقصان کان بچائي ٿو. اھڙي طرح ان کي نقصان کان بچائي ٿو. اھڙي طرح ان کي نقصان کان بچائي ٿو.

انڪوائري موڪليو

پيداوار جي وضاحت

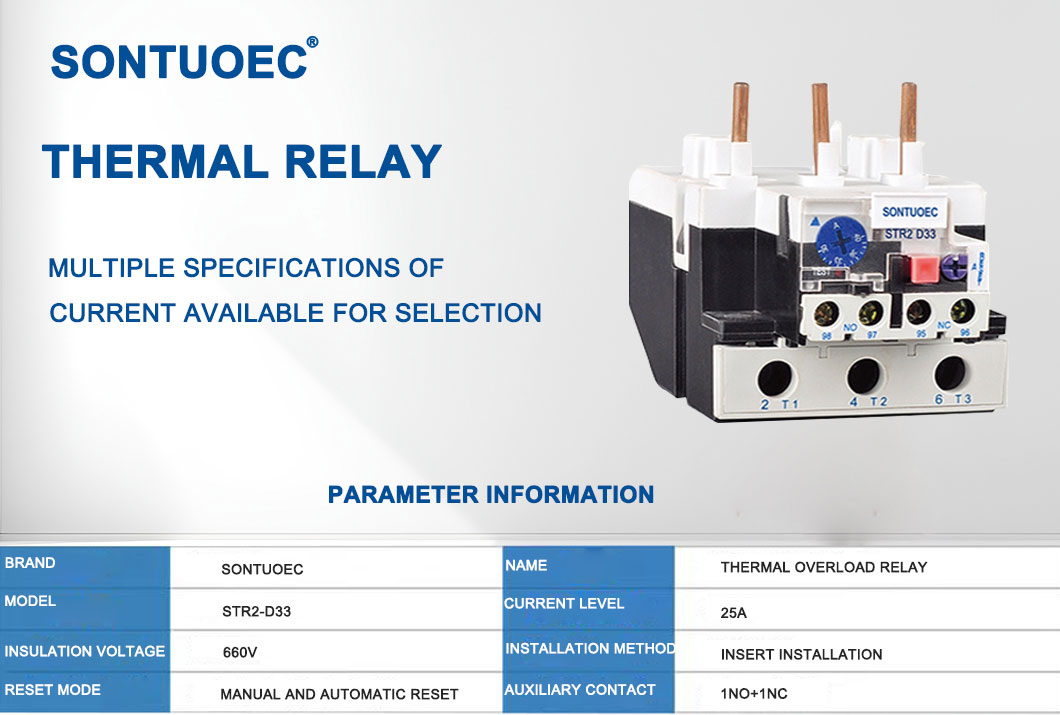

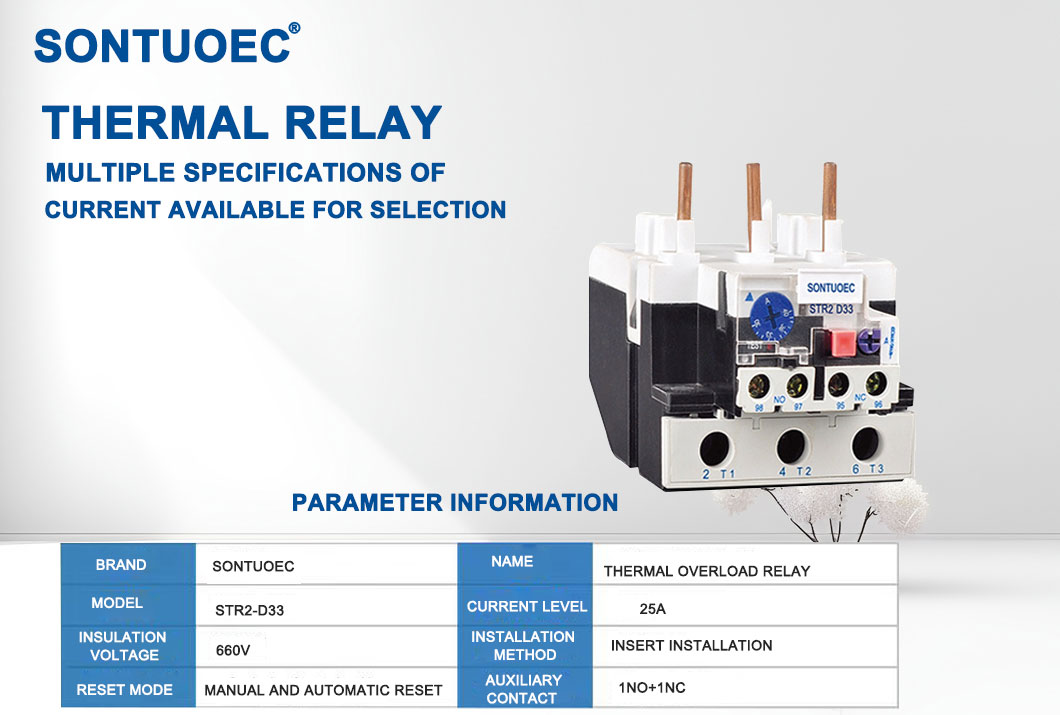

وضاحتون:

پر هڪ استعمالا نالو	حرارتي اوور لوڊ رلي
ماڊل	ST2-D33
مواد	پلاسٽڪ، اليڪٽرانڪ حصا

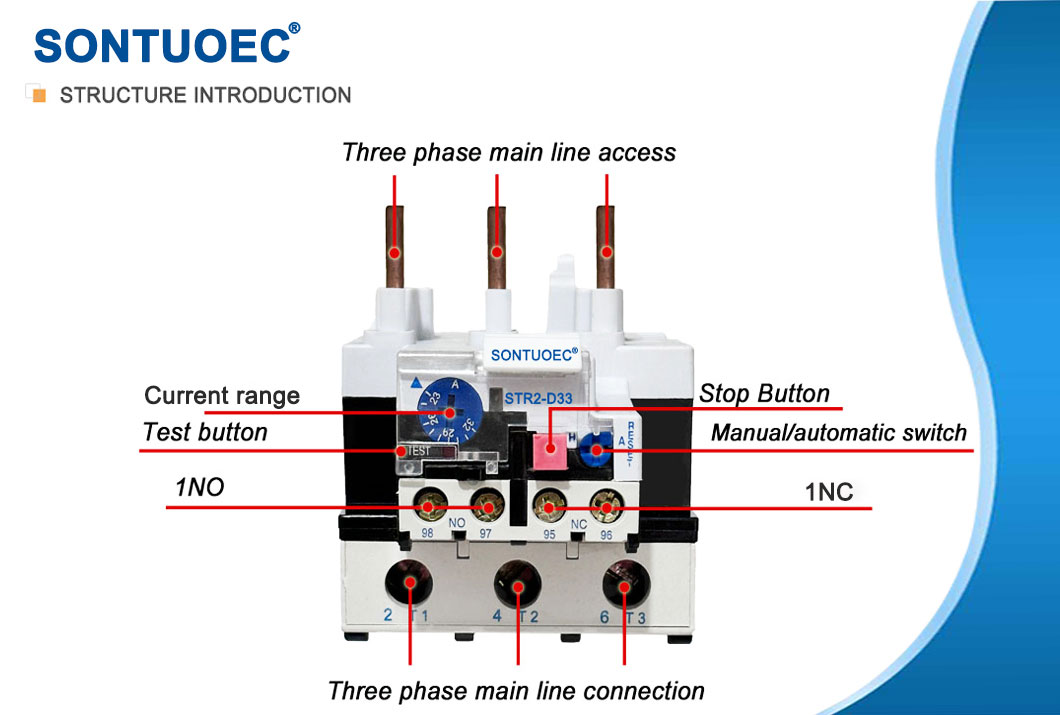

حرارتي رابطو	1n + 1NC
حرارتي ريلوي موجوده	23a-93A	Pls موجوده کي نوٽ ڪريو حد

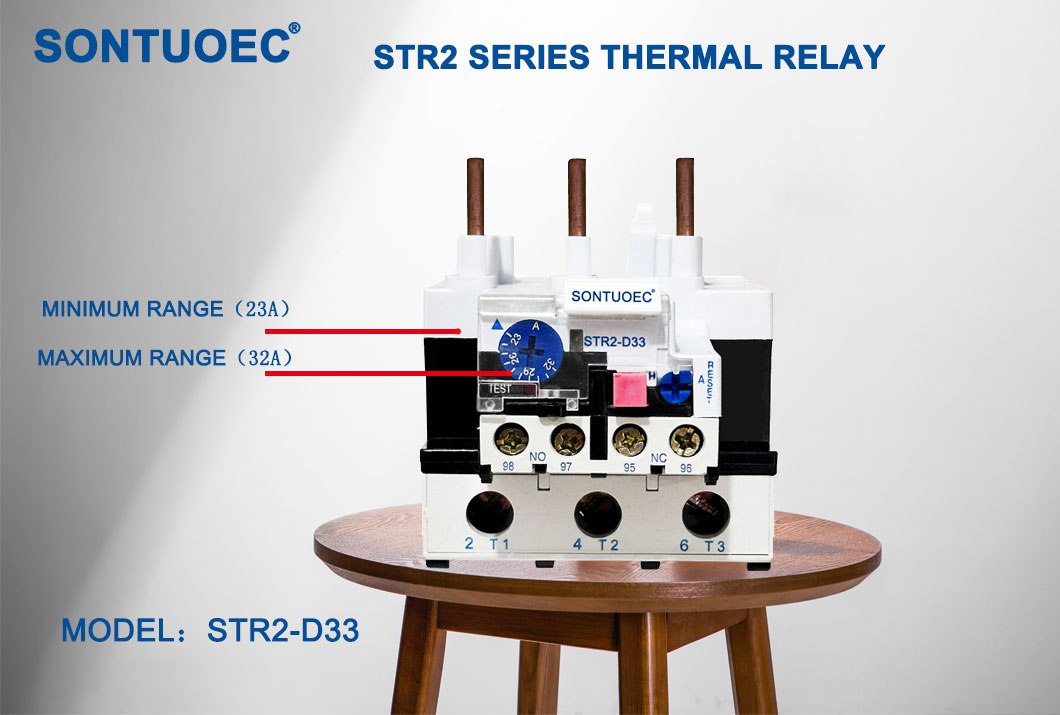

str2-93	ترتيب ڏنل موجوده حد (a) حد بندي	3322	23 ~ 26 ~ 32	str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ ~ 46 ~ 50	str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	str2-62 ~ 95
		3363	63 ~ 71 ~ 80	str2-80 / str2-95
		3365	80 ~ 85 ~ 93	str2-95
تعدد	660V
ٽرپنگ ڪلاس	50 / 60hz
رنگ	جيئن تصوير ڏيکاريل آهي

مکيه ٽيڪنيڪل پيراگراف

ماڊل	موجوده درجه بندي	نه.	حد بندي (الف)	رابطي لاء
str2-25	25	1301	0.1 ~ 0.12 ~ 0.14 ~ 0.16	str2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0.25 ~ 0.3 ~ 0.35 ~ 0.44
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	str2-12 ~ 32
		1308	2.5 ~ 3 ~ 3.5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	str2-12 ~ 32
		1322	17 ~ 21 ~ 25	str2-12 ~ 32
		1353	23 ~ 32	str2-25 / 32 (LC1-D25 / 32)
str2-36	36	2353	23 ~ 26 ~ 29 ~ 32	str2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	str2-32
		2353	30 ~ 40	str2-32
str2-93	93	3322	23 ~ 26 ~ 32	str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ ~ 46 ~ 50	str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	str2-62 ~ 95
		3363	63 ~ 71 ~ 80	str2-80 / str2-95
		3365	80 ~ 85 ~ 93	str2-95
Str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

بنيادي ڪمائلا

اوورلوڊ تحفظ: جڏهن موٽر جو لوڊ هن جي درجابندي جي قيمت کان وڌي وئي، حرارتي اوورلوس رلي کي گرمائش کان بچائڻ لاء بجلي جي فراهمي ڪٽي ويندي.

وڌيڪ بچاء: جيڪڏهن موٽر ڪنهن سبب جي لاء موٽر اوورز (e.g.sg)، حرارتي گرمي پد کي به بجلي جي فراهمي ڪٽي ڇڏيندو.

اشارو فنڪشن: ڪيترائي حرارتي اوور لوڊ رليز هڪ اشارو آهي، جيڪو موٽر اوور لوڊ ٿيل آهي، انهي وقت تي موٽر ۽ اوپريٽر ڳولي ٿو.

آٽو ريلي اسٽراٽي 2-ڊي اوور لوڊ جو سلسلو 50/60 HZ جي سرزمين جي سرڪٽ وولٽيج ۾ استعمال ڪري سگهجي ٿو، رزيل موٽرس ۾، رزش موصول ڪيو ويو آهي، جيڪو آهي IEC 60947-1.

ايپليڪيشن منظرنامو

حرارتي اوور لوڊال گهڻو ڪري صنعتي ۽ تجارتي ماحول جي مختلف قسم جي صنعتي ماحول ۾ استعمال ڪيا ويندا آهن، خاص طور تي سامان ۾، جنهن کي برقي موٽر ڊرائيو جي ضرورت آهي. مثال، اهي پيمپ ۾ استعمال ٿيل آهن، مداح، ڪينئرز ۾ آهن انهي کي يقيني بڻائڻ لاء ته اهڙي ميڪينيڪل سامان کي اوورلوسي يا وڌيڪ گرم حالت جي صورت ۾ محفوظ طور تي بند ڪري سگهجي ٿو.

چونڊ ۽ انسٽاليشن

جڏهن هڪ حرارتي اوٽ لوڊ، عنصر جهڙوڪ عنصر جهڙوڪ موٽر جي پاور جي درجه بندي، آپريٽنگ ماحول، ۽ لوڊشيڊنگ ماحول کي ڏسڻ جي ضرورت آهي. اهو پڻ انهي کي يقيني بڻائڻ لاء ضروري آهي ته حرارتي اوور لوڊ جي درجه بندي واري رلي جي درجابندي موجوده کي ملائي ۽ انهي کي مناسب اوورلوٽ تحفظ جون خاصيتون آهن.

جڏهن هڪ حرارتي اوور لوڊال کي انسٽال ڪيو وڃي، توهان کي ٺاهيندڙ جي هدايتن تي عمل ڪرڻ ۽ انهي کي يقيني بڻائي ٿو ته اهو مناسب طريقي سان موٽر جي طاقت ۽ ڪنٽرول سرڪٽ سان صحيح آهي. ان کان علاوه، حرارتي اوورلو لوڊ رليز کي مناسب آپريشن ۽ ڊگهي خدمت جي زندگي کي يقيني بڻائڻ جي ضرورت آهي.
