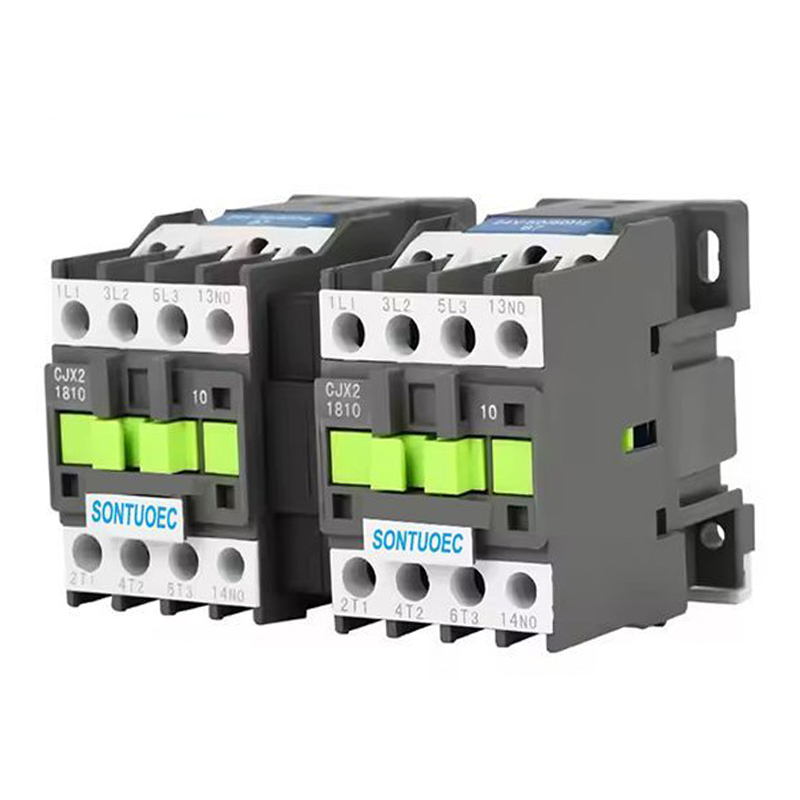

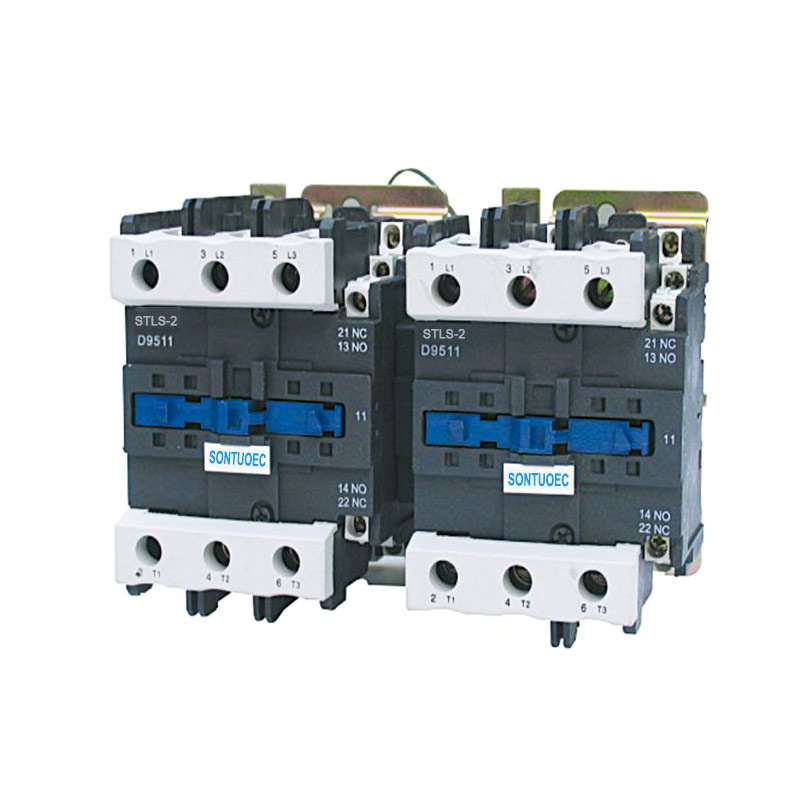

Stls-2 (Cjx2) سيريز ميڪيڪل انٽرلڪنگ رابطي ڪندڙ

Stls-2(Cjx2) سيريز مڪينيڪل انٽرلڪنگ ڪانٽيڪٽٽر سرڪٽ ۾ استعمال ڪرڻ لاءِ موزون آهي ريٽيڊ وولٽيج 660V AC 50Hz، موجوده 620A، موٽر کي ڪنٽرول ڪرڻ لاءِ. هن مشيني interlocking جي ڊوائس ٻن convertible contactors جي رابطي جي تبديلي کي يقيني بڻائي. اهو IEC60947-4-1 معيار جي مطابق آهي.

ماڊل:STLS-2(CJX2)

انڪوائري موڪليو

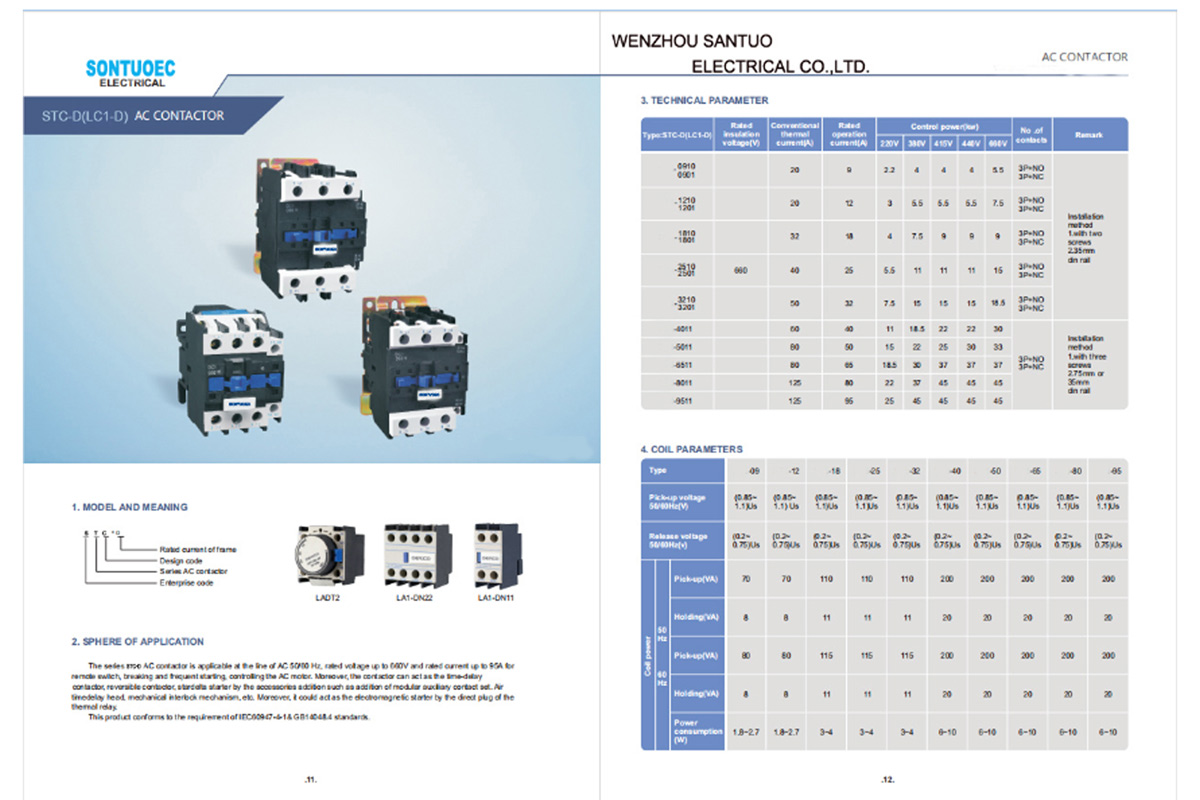

پيداوار جي وضاحت

قسم		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
درجه بندي موصليت وولٹیج		660	660	660	660	660	660	660	660	660	660
روايتي حرارتي		20	24	32	40	50	60	75	80	110	125
موجوده		20	24	32	40	50	60	75	80	110	125
درجه بندي آپريشنل		9	12	16	25	32	40	50	63	80	95
موجوده		9	12	16	25	32	40	50	63	80	95
ڪنٽرول ٿيل	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
طاقت (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
نوٽ		جي انسٽاليشن					جي انسٽاليشن
		رلي ٻه اسڪرو استعمال ڪري سگھن ٿا					رلي ٽي ڪري سگهن ٿا
		۽ پڻ استعمال ڪريو 35mm					screws ۽ پڻ استعمال ڪريو
		تنصيب ريل					75mm يا 35mm لڳائڻ
							ريل

ساخت ۽ خاصيتون

ساخت:

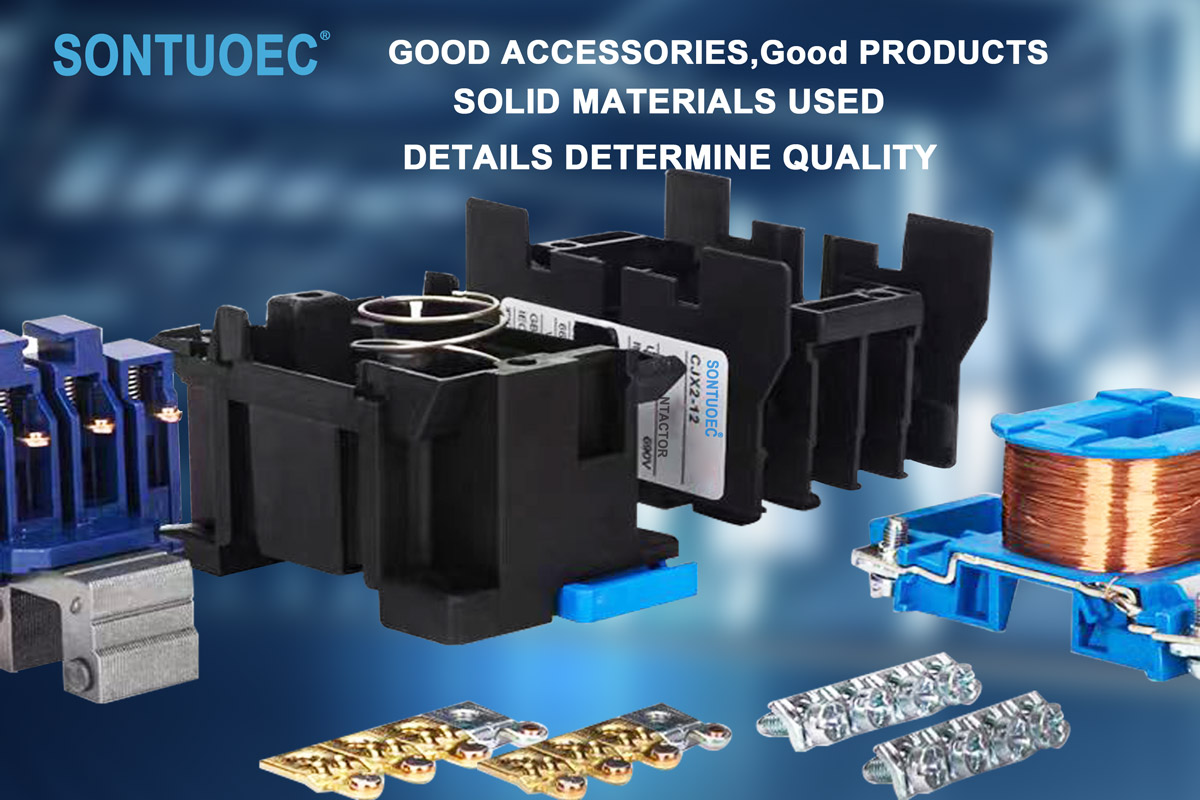

3P AC Contactor عام طور تي برقي مقناطيسي سسٽم تي مشتمل هوندو آهي (بشمول ڪوئل، ڪور، وغيره)، رابطي جو نظام (بشمول مکيه رابطي ۽ معاون رابطي)، آرڪ وجھڻ وارو ڊوائيس ۽ شيل ۽ ٻيا حصا. انهن مان، مکيه رابطي کي اعلي موجوده کڻڻ لاء استعمال ڪيو ويندو آهي، ۽ معاون رابطي کي ڪنٽرول سگنلن جي ٽرانسميشن ۽ موٽ کي محسوس ڪرڻ لاء استعمال ڪيو ويندو آهي.

خاصيتون:

ٽن آزاد رابطن سان، اهو هڪ ئي وقت ۾ ٽن مرحلن جي طاقت ۽ هڪ صفر لائن کي ڪنٽرول ڪري سگهي ٿو.

رابطي جو نظام اعلي معيار جي مواد مان ٺهيل آهي سٺي چالکائي ۽ لباس مزاحمت سان.

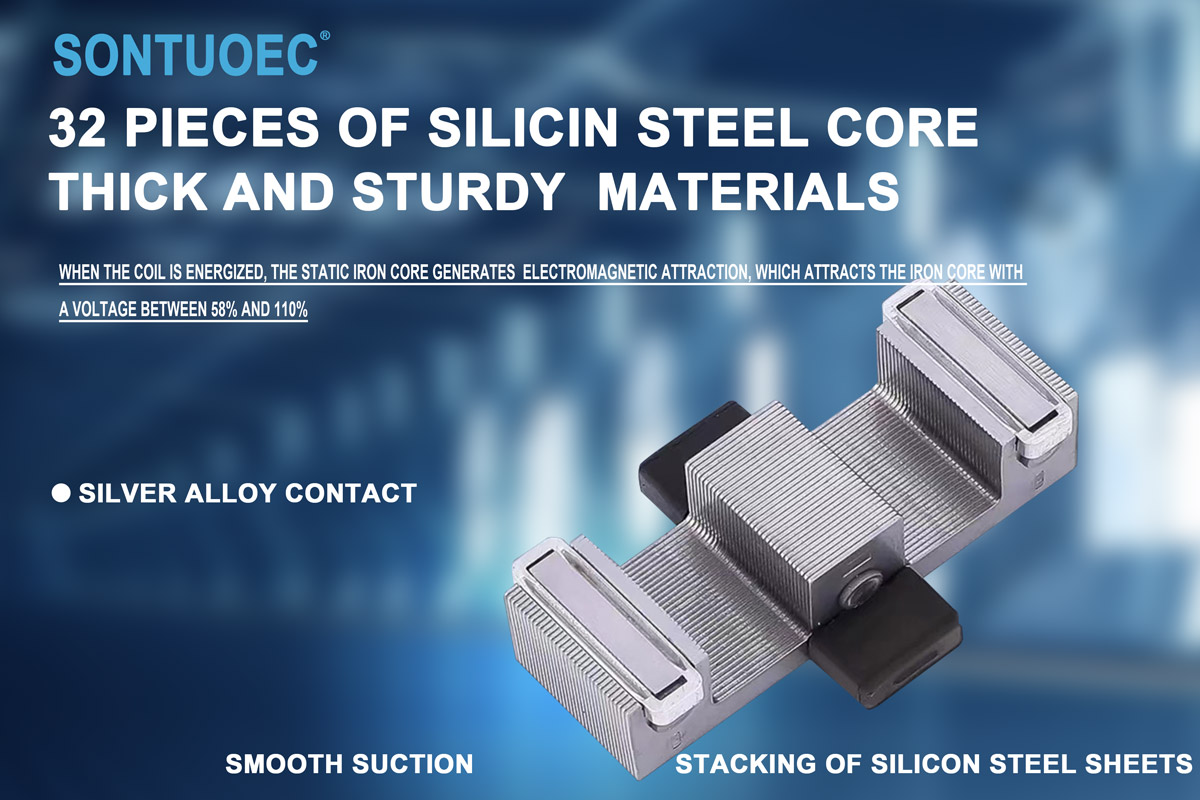

برقياتي مقناطيسي سسٽم ۾ ڪافي سکشن قوت آهي معتبر طور تي رابطي کي مشغول ڪرڻ ۽ ڇڏڻ لاء.

آرڪ بجھائڻ وارو اوزار مؤثر طريقي سان پيدا ٿيل آرڪ کي ختم ڪري سگھي ٿو جڏھن رابطا منقطع ٿي وڃن، رابطن کي نقصان کان بچائي.

Stls-2(Cjx2) سيريز ميڪيڪل انٽرلڪنگ ڪانٽيڪٽر سرڪٽ ۾ استعمال ڪرڻ لاءِ موزون آهي 660V AC 50Hz يا 60Hz تائين ريڊ ٿيل وولٽيج، 95A تائين ريٽيڊ ڪرنٽ، ٺاهڻ ۽ ٽوڙڻ لاءِ، بار بار AC موٽر کي شروع ڪرڻ ۽ ڪنٽرول ڪرڻ لاءِ. معاون رابطي واري بلاڪ، ٽائمر جي دير ۽ مشين-انٽرلڪنگ ڊيوائس وغيره سان گڏ، اهو دير سان رابطو ڪندڙ، ميڪيڪل انٽلاڪنگ رابطي وارو، اسٽار-ڊيلٽا اسٽارٽر بڻجي ٿو. حرارتي رلي سان، اهو برقي مقناطيسي اسٽارٽر ۾ گڏيل آهي. رابطو ڪندڙ IEC 60947-1 جي مطابق تيار ڪيو ويو آهي.

آپريشن جو اصول

جڏهن 3P AC ڪانٽيڪٽر جي ڪوئل کي متحرڪ ڪيو ويندو آهي، لوهه جو ڪور مقناطيس پيدا ڪري ٿو ۽ رابطي واري نظام کي بند ڪرڻ لاءِ راغب ڪري ٿو، اهڙيءَ طرح ٽن مرحلن واري پاور سپلائي ۽ هڪ صفر تار کي ڳنڍي ٿو. جڏهن ڪوئل کي توانائيءَ کان خالي ڪيو ويندو آهي، ته ڪور پنهنجي مقناطيسيت وڃائي ويهندو آهي ۽ رابطي جو نظام هڪ چشمي جي عمل هيٺ ڌار ٿي ويندو آهي، اهڙيءَ طرح ٽن مرحلن واري بجلي جي فراهمي کي صفر جي لڪير کان ڌار ڪري ڇڏيندو آهي. هن طريقي سان، 3P AC ڪانٽرڪٽر برقي لوڊ جي ريموٽ ڪنٽرول کي محسوس ڪري سگهي ٿو.

ايپليڪيشن منظرنامو

3P AC Contactor وڏي پئماني تي مختلف پاور سسٽم ۾ استعمال ٿيندو آهي جنهن کي هڪ ئي وقت ٽن مرحلن واري طاقت ۽ هڪ صفر لائن کي ڪنٽرول ڪرڻ جي ضرورت آهي، جهڙوڪ:

صنعتي آٽوميشن فيلڊ: موٽر شروع ڪرڻ، بند ڪرڻ ۽ ريورس آپريشن کي ڪنٽرول ڪرڻ لاء استعمال ڪيو ويو.

پاور سسٽم: ريموٽ ڪنٽرول ۽ پاور سسٽم جي تحفظ کي محسوس ڪرڻ لاء استعمال ڪيو ويو.

بلڊنگ آٽوميشن: روشني، ايئر ڪنڊيشن ۽ ٻين سامان جي شروعات ۽ اسٽاپ کي ڪنٽرول ڪرڻ لاء استعمال ڪيو ويو.

Stls-2(Cjx2)Series Mechanical Interlocking Contactor
