ذھني وسرندڙ مخالف برقي جھٽڪو رسي محافظ 220V ايئر سرڪٽ برڪر

STSF2-63/100 100A 2p 4p Multifunctional RCBO AC 50/60Hz لاءِ موزون آهي، 230V-400V جي وولٽيج ۽ 100A جي ريٽيڊ ڪرنٽ سان سرڪٽ ۾ درجه بندي ڪئي وئي آهي، جڏهن ڪو ماڻهو بجليءَ جو ڪرنٽ ٿئي ٿو يا پاور گرڊ ليڪ ٿئي ٿو. جڏهن ليڪيج، اوور وولٽيج، ۽ انڊر وولٽيج مقرر ڪيل قدرن تي پهچي وڃن ٿا، باقي رهيل موجوده سرڪٽ بريڪر تمام ٿوري عرصي ۾ ڪم ڪري سگهي ٿو جلدي بجلي جي فراهمي کي بند ڪري. جڏهن رهائشي موجوده سرڪٽ برڪر جي نگراني جي درجه حرارت مقرر قيمت تي پهچي ٿي، مانيٽرنگ گرائونڊ تار ڳنڍيل نه آهي. جڏهن ڳنڍيل هجي، پراڊڪٽ اهلڪارن ۽ برقي سامان جي حفاظت جي حفاظت لاء الارم آواز کي خارج ڪري ٿو، ۽ ان کان پاسو ڪري سگهي ٿو پاور گرڊ ۾ اوور وولٽج جي ڪري سامان جي نقصان کي روڪڻ. اوورلوڊ، شارٽ سرڪٽ، لڪيج، اوور وولٽيج انڊر وولٽيج ۽ اوور ٽمپيچر جي تحفظ جا ڪم به استعمال ڪري سگھجن ٿا عام حالتن ۾ بجليءَ جي ڊوائيسز کي وقتي طور تي آن ۽ بند ڪرڻ لاءِ لائيٽنگ سرڪٽ، خاص طور تي صنعتي ۽ تجارتي روشني جي تقسيم سسٽم لاء مناسب. پراڊڪٽ جو هڪ ننڍڙو حجم، ٺهڪندڙ ڍانچي، ۽ ٻين ساڳين شين جي ڀيٽ ۾ بهتر قيمتي اثرائتي آهي. اهو هڪ خوبصورت ظاهر آهي، اعلي ٽوڙڻ جي صلاحيت ان کي گھربل بجلي جي ورڇ لاء سٺو انتخاب بڻائي ٿو. هي پراڊڪٽ GB/T 16917.1 ۽ IEC 61009-1 معيارن سان مطابقت رکي ٿو ۽ سي اي سرٽيفڪيشن حاصل ڪري چڪو آهي.

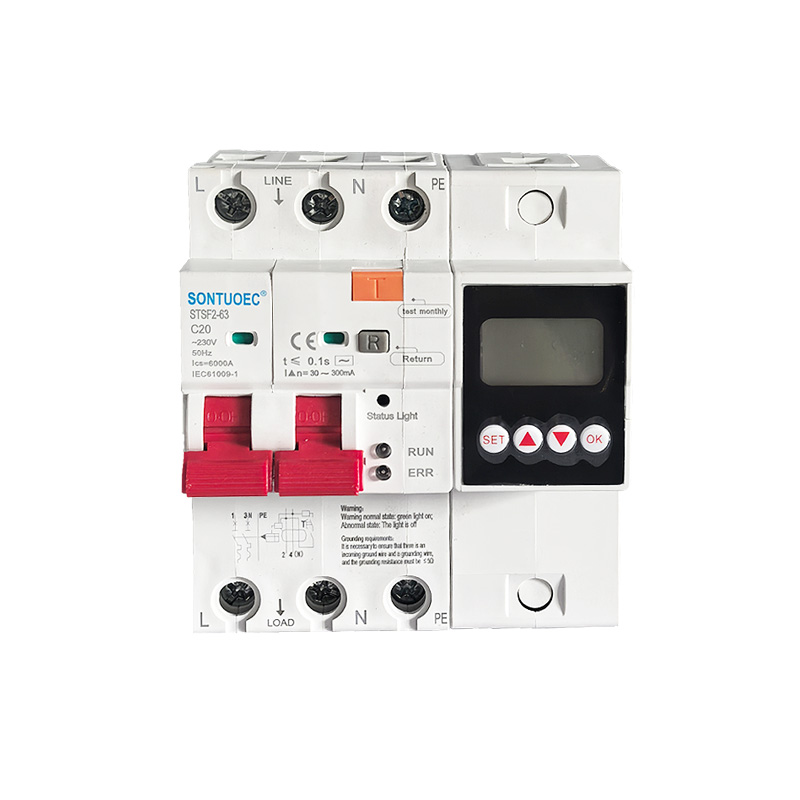

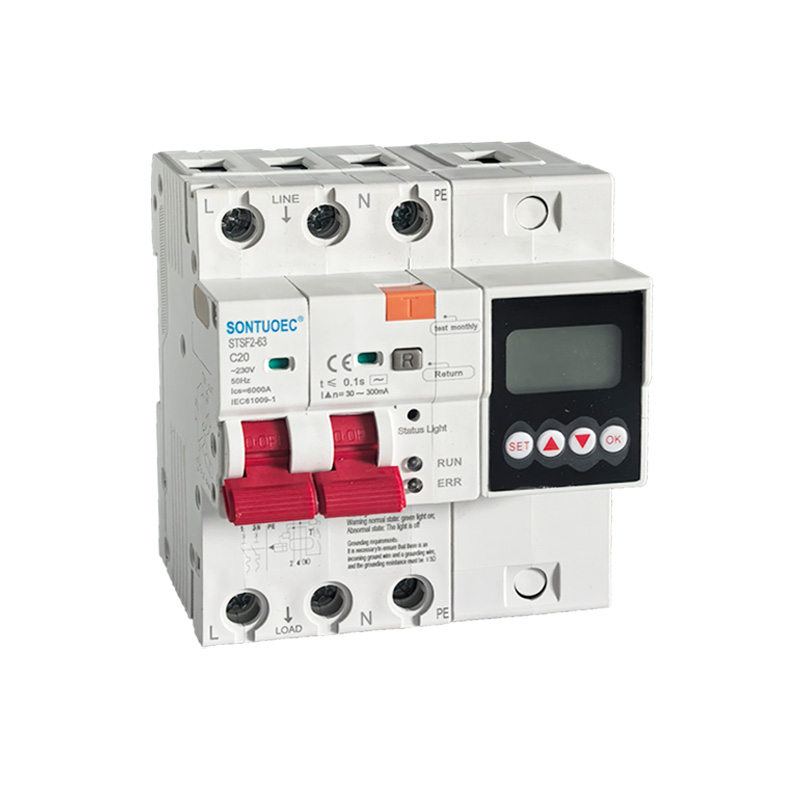

ماڊل:STFS2-63

انڪوائري موڪليو

پيداوار جي وضاحت

وضاحتون:

برقي خاصيتون	معياري	يونٽ	IEC/EN 61009-1
	موڊ		اليڪٽرانڪ قسم
	قسم (زمين جي لڪيج جي لهر جي شڪل محسوس ڪئي وئي)		اي سي
	Thermo-مقناطيسي ڇڏڻ جي خاصيت		بي، سي، ڊي
	درجه بندي موجوده ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) ترتيب ڏيڻ وارو
	قطب	P	1P+N، 3P+N
	درجه بندي voltage Ue	V	AC 230, 400 (ايڊسٽبل)
	درجه بندي حساسيت I△n	A	30-300mA (30,100,300mA) ترتيب ڏيڻ وارو
	درجه بندي ريزيڊول ٺاهڻ ۽ ٽوڙڻ جي گنجائش l△m	A	500
	شرح ٿيل شارٽ سرڪٽ جي گنجائش Icn	A	6000
	وقفي وقت I هيٺ△n	S	≤0.1
	تعدد جي شرح	هز	50/60
	وولٹیج سان گڏ درجه بندي تسلسل (1.2/50) Uimp	V	4000
	1 منٽ لاءِ ind.Freq تي Dielectric ٽيسٽ وولٽيج	kV	2
	موصليت وولٹیج Ui	V	250
	آلودگي جي درجي		2
اوٿr	مٿان / هيٺ وولٹیج تحفظ؛	۽	حرارت جي حفاظت ؛ فائر الارم ۽ ٻيا
مشيني خاصيتون	برقي زندگي		4000
	مشيني زندگي		10000
	غلطي موجوده اشارو		ها
	تحفظ جي درجي		IP20
	ماحول جي درجه حرارت	ºسي	-5~+40 (خاص ايپليڪيشن مهرباني ڪري حوالو ڏيو
	(روزاني اوسط≤35ºC سان)	ºسي	حرارت جي معاوضي جي اصلاح)
	اسٽوريج جي درجه حرارت	ºسي	-25~+70
تنصيب	ٽرمينل ڪنيڪشن جو قسم		ڪيبل/پن-قسم بس بار/يو-قسم بس بار

	ٽرمينل سائيز ڪيبل لاء مٿي / هيٺان	ايم ايم2	25
	ٽرمينل سائيز ڪيبل لاء مٿي / هيٺان	AWG	18-5
	بس بار لاءِ ٽرمينل سائيز مٿي/هيٺ	ايم ايم2	25
	بس بار لاءِ ٽرمينل سائيز مٿي/هيٺ	AWG	18-3
	چڙهڻ		DIN ريل تي EN 60715 (35mm) فاسٽ ڪلپ ڊوائيس ذريعي
	ڪنيڪشن		مٿي کان

چوڌاري هوا جي درجه حرارت:

1. فضائي هوا جو گرمي پد -5 1C کان گهٽ نه هوندو، +40 C کان وڌيڪ نه هوندو، ۽ روزاني سراسري قدر +35 C کان وڌيڪ نه هوندي.

2. اوچائي: انسٽاليشن سائيٽ جي اوچائي 2000m کان وڌيڪ نه هوندي.

3. فضائي حالتون

هوا صاف آهي، ۽ وڌ ۾ وڌ گرمي پد + 40 سينٽي گريڊ تي، هوا جي نسبتي نمي 50 سيڪڙو کان وڌيڪ نه هوندي آهي. گھٽ درجه حرارت تي اعلي نسبتي نمي جي اجازت آهي، جهڙوڪ + 20 سي تي،

نسبتا نمي 90٪ کان وڌيڪ نه هجڻ گهرجي. گرمي پد جي تبديلين جي ڪري ڪڏهن ڪڏهن اعتدال پسند ڪنڊينسيشن جي ڪري، مناسب قدم کڻڻ تي ڌيان ڏيڻ گهرجي.

4. تنصيب جي درجه بندي تنصيب جا درجا آھن lI ۽ III

موجوده ۽ پولس جو تعداد

100A: اهو ظاهر ڪري ٿو ته RCBO 100 amps تي درجه بندي ڪئي وئي آهي. موجوده درجه بندي ڪرنٽ جي وڌ ۾ وڌ قيمت آهي جيڪا سرڪٽ بريڪر کي وڌيڪ گرمي يا نقصان جي بغير مسلسل کڻي سگهي ٿي.

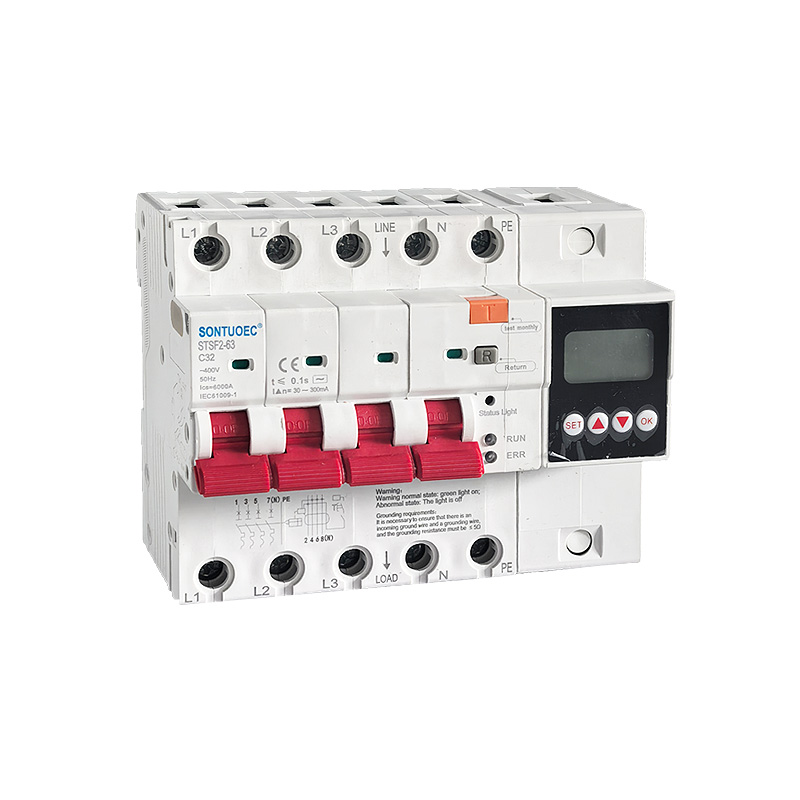

2p، 4p: هتي ”p“ پولز جي تعداد لاءِ بيٺو آهي، يعني، سرڪٽ جي مرحلن جو تعداد جنهن سان سرڪٽ بريڪر کي ڳنڍجي سگهجي ٿو. 2p جو مطلب آهي ته سرڪٽ برڪر ٻن سرڪٽ مرحلن (عام طور تي فائر ۽ زيرو) سان ڳنڍيل ٿي سگهي ٿو، جڏهن ته 4p جو مطلب آهي ته اهو چار سرڪٽ مرحلن سان ڳنڍيل هجي (عام طور تي ٽي مرحلو فائر ۽ زيرو).

گھڻائي

Multifunctional اشارو ڪري ٿو ته هي 100A 2p 4p Multifunctional RCBO مختلف قسم جي حفاظتي ڪمن سان ليس آهي. بنيادي اوورلوڊ ۽ شارٽ سرڪٽ جي تحفظ کان علاوه، اهو پڻ رسي جي حفاظت، انڊر وولٽج تحفظ، اوور وولٽج تحفظ، وغيره مهيا ڪري سگهي ٿو. گرمي پد جي حفاظت ， پاڻي داخل ٿيڻ جو الارم ， ترتيب ڏيڻ وارو موجوده ۽ وولٽيج . اهي تحفظ RCBO کي اجازت ڏين ٿا ته سرڪٽ ۽ سامان لاءِ وڌيڪ جامع تحفظ فراهم ڪن.

خبردار!

خبردار عام حالت: سائي روشني تي؛

غير معمولي حالت: روشني بند آهي

گرائونڊ گهرجون:

ان ڳالهه کي يقيني بڻائڻ ضروري آهي ته اتي اچڻ واري گرائونڊ تار ۽ گرائونڊنگ تار آهي، ۽ گرائونڊنگ جي مزاحمت s 5Q هجڻ گهرجي!

ايپليڪيشن منظر

جيئن ته RCBO وٽ مختلف قسم جي حفاظتي افعال آهن، اهو اڪثر ڪري سرڪٽس ۾ استعمال ٿيندو آهي جن کي ذاتي حفاظت جي ضرورت هوندي آهي، جهڙوڪ بجليءَ جا سرڪٽس روشنيءَ لاءِ، ڪمزور طاقت، ۽ گهرن ۽ عوامي هنڌن تي بجليءَ جا آلات. اهي جڳهون اڪثر ڪري پاڻي ۽ نمي جي خاصيت هونديون آهن، جيڪي آساني سان حادثن جو سبب بڻجي سگهن ٿيون. ان کان علاوه، RCBO پڻ صنعتي برقي سسٽم ۾ استعمال ڪري سگھجي ٿو جتي انساني حفاظت هڪ شرط آهي، جهڙوڪ پردي جي روشني ڪنٽرول سرڪٽ، ريڊار سسٽم، ۽ جيولوجيڪل ايڪسپلوريشن آلات.
