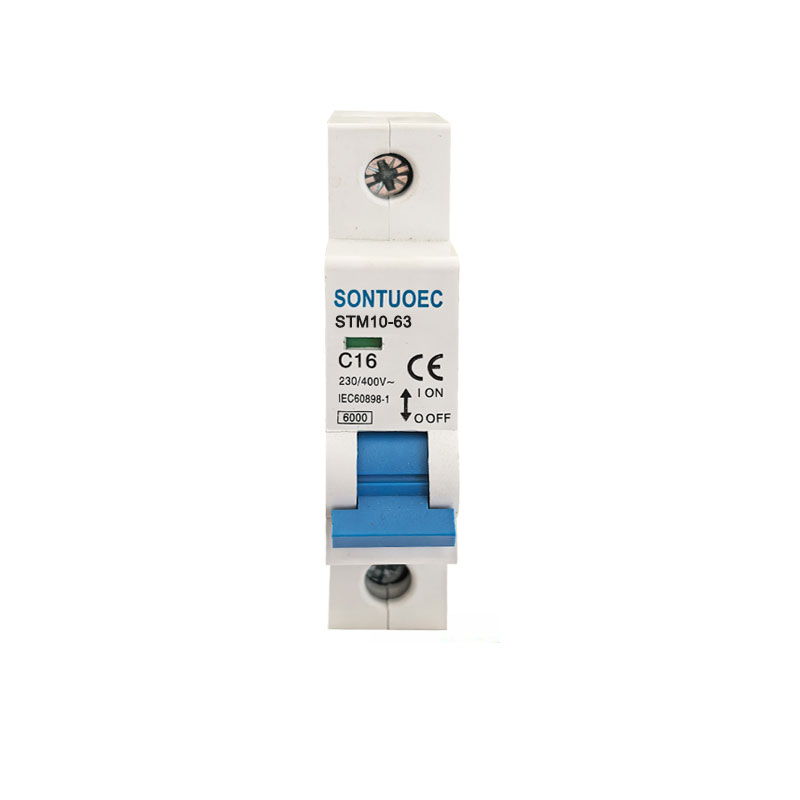

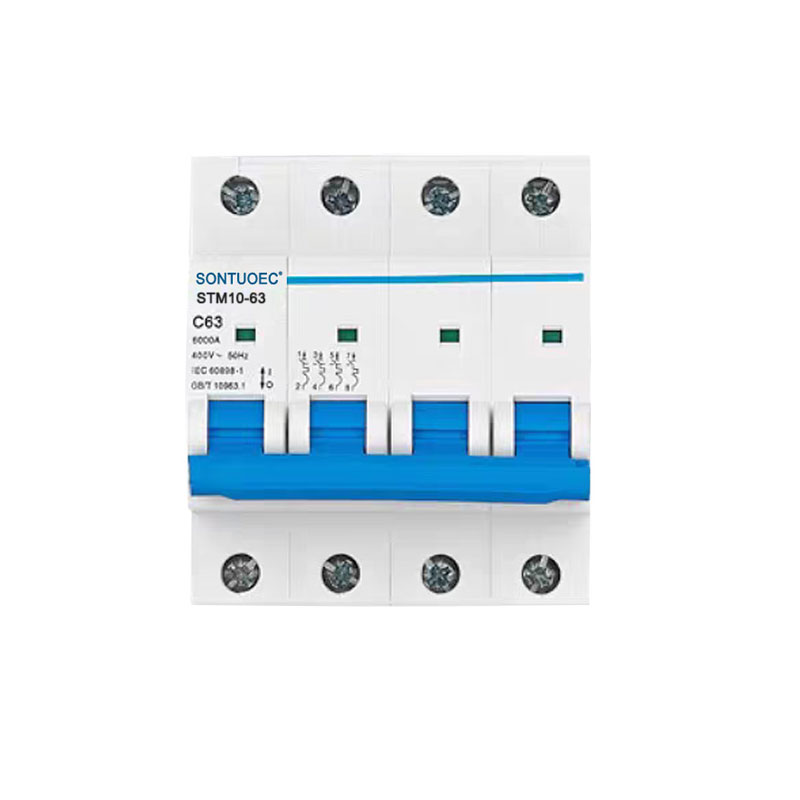

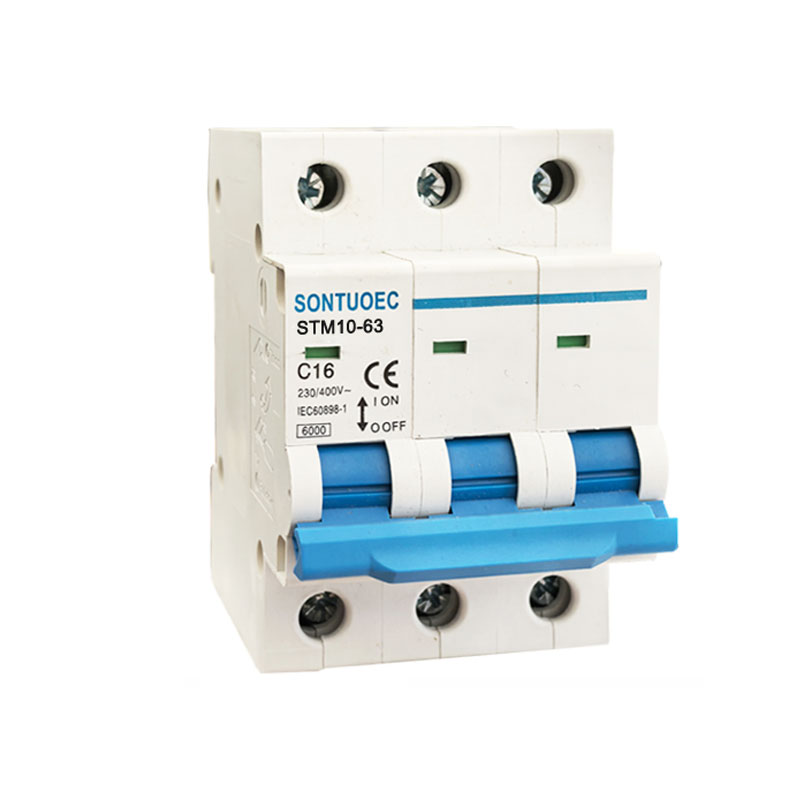

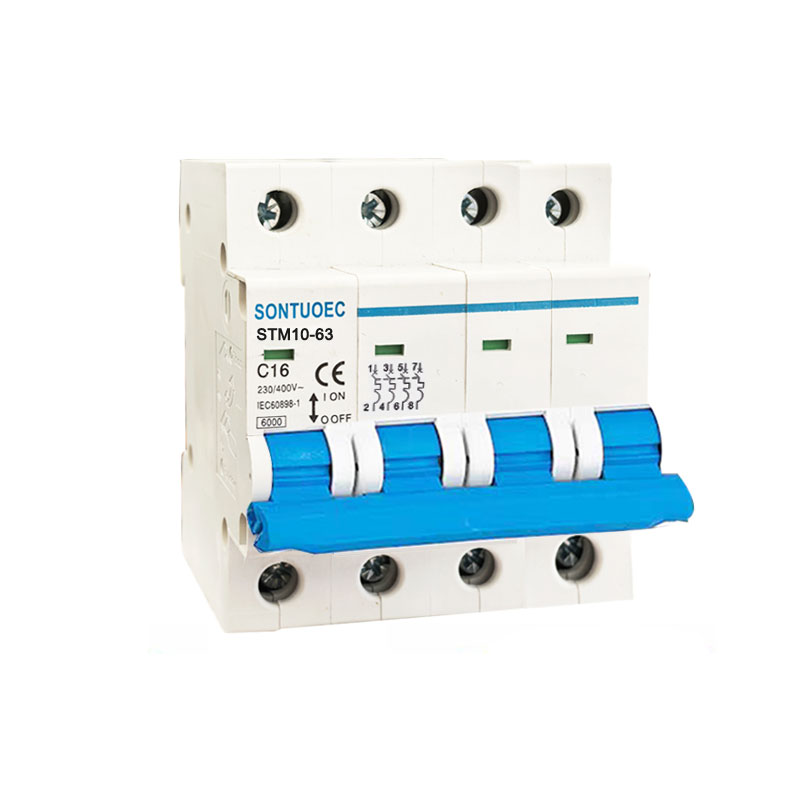

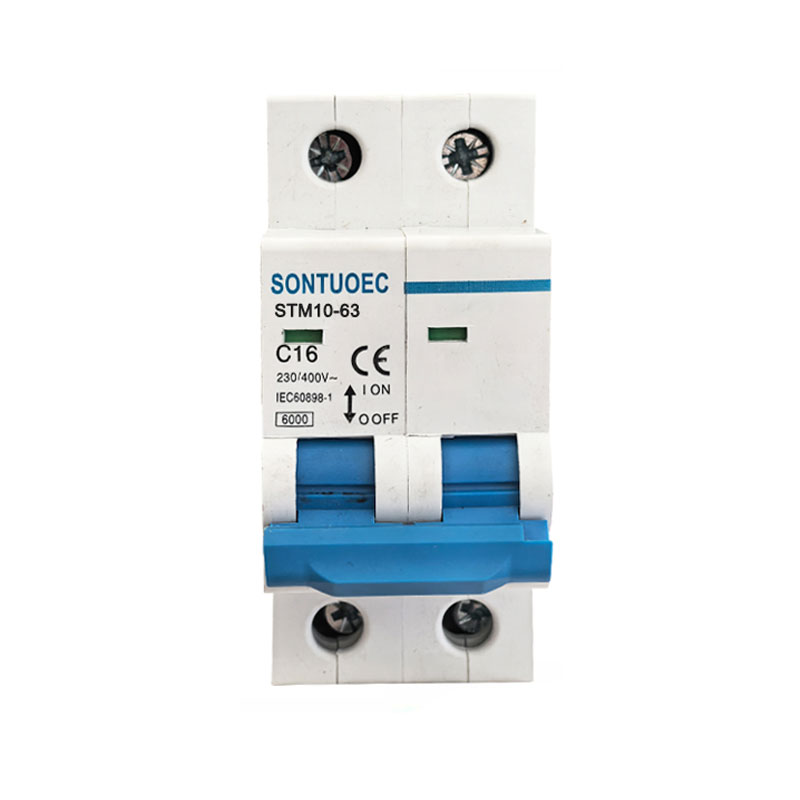

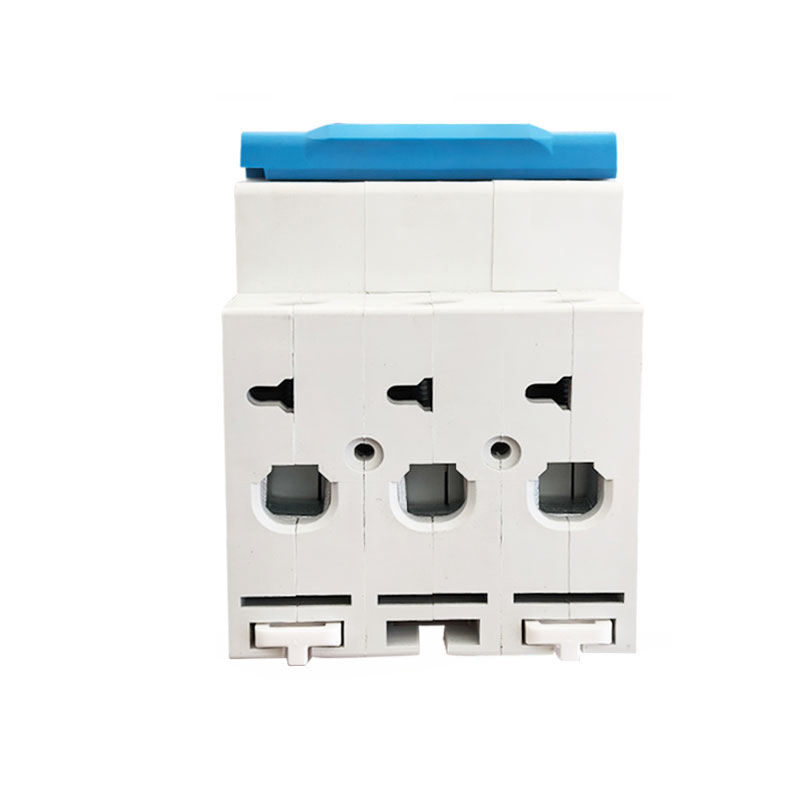

فيڪٽري سڌو وڪرو MCB Stm10-63 سيريز 6ka مينيچر سرڪٽ بريڪر

SONTUOEC هڪ چيني سپلائرز / ٺاهيندڙن مان هڪ آهي جيڪي مختلف ننڍن برقي آلات جي پيداوار ۾ ماهر آهن STM10-63 سيريز هاء بريڪنگ ميني ايچر سرڪٽ بريڪر ۾ خاصيتون آهن ڍانچي جي ترقي يافته، ڪارڪردگي قابل اعتماد، ٽوڙڻ جي صلاحيت اعلي، ظاهري خوبصورت ۽ ان جا شيل ۽ حصا مواد سان ٺهيل آهن اثر مزاحمت، مضبوط فيچر فليم. اهو 50 يا 60 فریکوئنسي، Ue 400V ۽ هيٺ، Ui 63A ۽ هيٺان جي طاقت سسٽم لاءِ موزون آهي. اهو IEC60898.1 ۽ GB10963.1 جي معيار سان مطابقت رکي ٿو.

ماڊل:STM10-63

انڪوائري موڪليو

پيداوار جي وضاحت

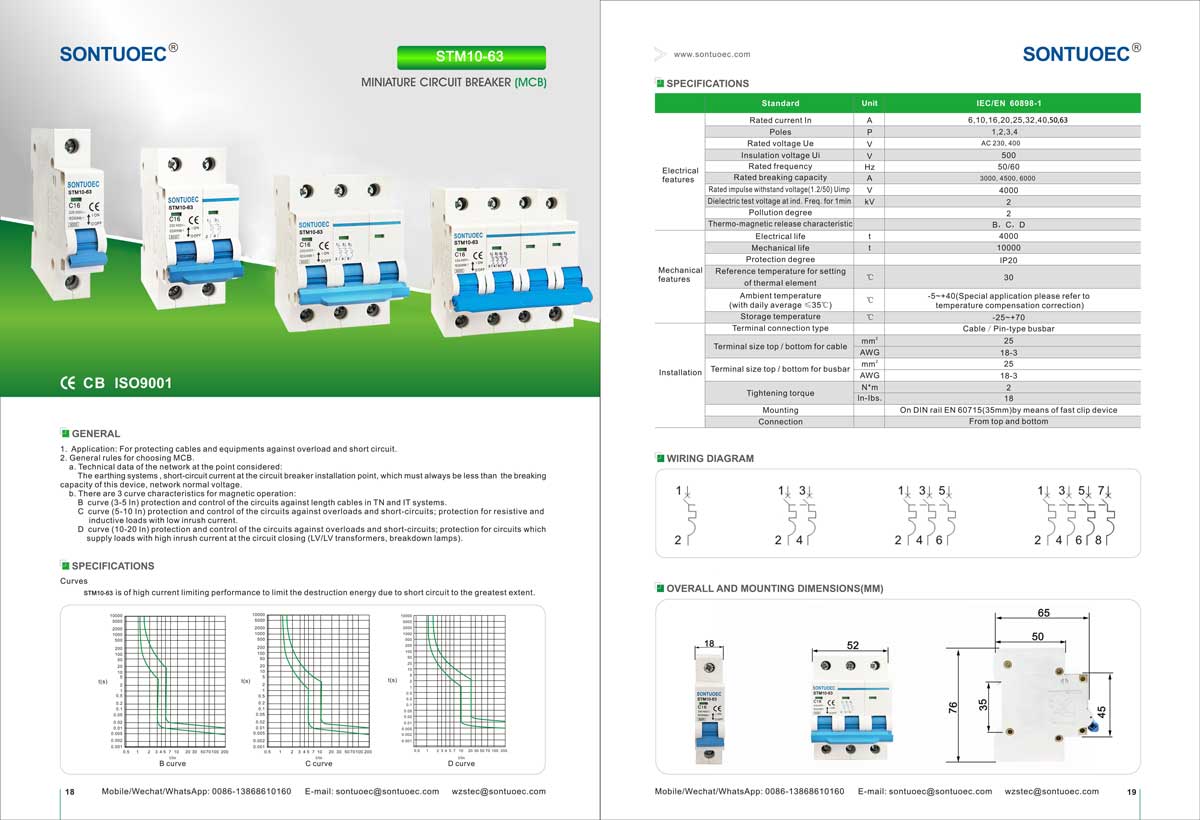

وضاحتون:

	معياري		IEC/EN 60898-1
برقي	موجوده ۾ درجه بندي	A	1,2,4,6,10,16,20,25,32,40,50,63A
خاصيتون	قطب	P	1،2،3،4
	درجه بندي voltage Ue	V	اي سي 230، 400
	موصليت وولٹیج Ui	V	500
	تعدد جي شرح	هز	50/60
	درجه بندي ٽوڙڻ جي صلاحيت	A	3000، 4500، 6000
	درجه بندي تسلسل وولٹیج کي برداشت ڪرڻ (1.2/50) Uimp	V	4000
	1 منٽ لاءِ ind.Freq. تي Dielectric ٽيسٽ وولٽيج	Kv	2
	آلودگي جي درجي		2
	Thermo-مقناطيسي ڇڏڻ جي خاصيت		بي، سي، ڊي
مشيني	برقي زندگي	t	4000
خاصيتون	مشيني زندگي	t	10000
	تحفظ جي درجي		IP20
	سيٽنگ لاء ريفرنس درجه حرارت	ºسي	30
	حرارتي عنصر جو	ºسي	30
	ماحول جي درجه حرارت	ºسي	-5~+40 (خاص ايپليڪيشن مهرباني ڪري حوالو ڏيو
	(روزاني اوسط ≤35ºC سان)	ºسي	حرارت جي معاوضي جي اصلاح)
	اسٽوريج جي درجه حرارت	ºسي	-25~+70
تنصيب	ٽرمينل ڪنيڪشن جو قسم		ڪيبل/پن-قسم بس بار
	ڪيبل لاء ٽرمينل سائيز مٿي / هيٺان	ايم ايم2	25
	ڪيبل لاء ٽرمينل سائيز مٿي / هيٺان	AWG	18 مارچ
	بس بار لاءِ حرارتي ماپ مٿي/هيٺ	ايم ايم2	25
	بس بار لاءِ حرارتي ماپ مٿي/هيٺ	AWG	18 مارچ
	ٽوڪ سخت ڪرڻ	N*m	2
	ٽوڪ سخت ڪرڻ	۾-lbs	18
	چڙهڻ		DIN ريل EN 60715 (35mm) تي تيز ڪلپ ڊوائيس ذريعي
	ڪنيڪشن		مٿي ۽ هيٺان کان

STM10-63 مينيچر سرڪٽ برڪر جا مکيه ڪم

1. اوور لوڊ تحفظ: جڏهن سرڪٽ ۾ ڪرنٽ MCB جي مقرر ڪيل قيمت کان وڌي وڃي ٿو، STM10-63 مينيچر سرڪٽ برڪر سرڪٽ ۽ سامان کي وڌيڪ گرم ٿيڻ کان روڪڻ لاءِ مقرر وقت جي اندر سرڪٽ کي خود بخود ڪٽي ڇڏيندو.

2. شارٽ سرڪٽ تحفظ: جڏهن سرڪٽ ۾ شارٽ سرڪٽ ٿئي ٿو، STM10-63 مينيچر سرڪٽ بريڪر فوري طور سرڪٽ کي ڪٽي ڇڏيندو ته جيئن شارٽ سرڪٽ ڪرنٽ کي سرڪٽ ۽ سامان کي نقصان پهچڻ کان روڪيو وڃي.

3. Leakage تحفظ (ڪجهه MCBs ۾ هي ڪم هوندو آهي): MCBs لاءِ ليڪيج جي حفاظت سان، جڏهن سرڪٽ ۾ لڪيج هوندي آهي، STM10-63 مينيچر سرڪٽ برڪر ذاتي حفاظت کي بچائڻ لاءِ سرڪٽ کي جلدي ڪٽي ڇڏيندو.

MCBs جي آپريشن جو اصول

MCBs ۾ عام طور تي حرارتي مقناطيسي يا اليڪٽرانڪ ٽرپ ڊيڪٽر اندر هوندو آهي، جيڪو سرڪٽ ۾ موجوده تبديلين کي معلوم ڪرڻ لاءِ استعمال ڪيو ويندو آهي. جڏهن ڪرنٽ غير معمولي هوندو آهي، هڙتال ڪندڙ MCB جي ٽرپنگ ميڪانيزم کي متحرڪ ڪري ٿو، جنهن جي ڪري STM10-63 مينيچر سرڪٽ برڪر جلدي سرڪٽ کي ڪٽي ڇڏي ٿو.

1. Thermal مقناطيسي اسٽرائڪر: اهو پيدا ٿيندڙ گرمي کي استعمال ڪري ٿو جڏهن ڪرنٽ ڪنڊڪٽر مان گذري ٿو ٽرپنگ کي شروع ڪرڻ لاء. جڏهن ڪرنٽ تمام وڏو هوندو آهي، ته ڪنڊڪٽر گرم ٿي ويندو آهي، جنهن جي ڪري حرارتي مقناطيسي اسٽرائڪر جي اندر بيمٽال کي موڙيندو آهي، اهڙيءَ طرح ٽرپنگ ميڪانيزم کي ٽاريندو آهي.

2.Electronic اسٽرائڪر: اهو موجوده تبديلين کي ڳولڻ ۽ ٽرپنگ ميڪانيزم جي عمل کي ڪنٽرول ڪرڻ لاء اليڪٽرانڪ اجزاء استعمال ڪري ٿو. جڏهن هڪ غير معمولي ڪرنٽ معلوم ٿئي ٿو، اليڪٽرانڪ اسٽرائڪر سرڪٽ کي ڪٽڻ لاء ٽرپنگ ميڪانيزم ڏانهن سگنل موڪلي ٿو.

MCB جي درخواست جا منظر

MCBs وڏي پيماني تي رهائشي، تجارتي ۽ صنعتي علائقن ۾ برقي نظام ۾ استعمال ڪيا ويا آهن سرڪٽ ۽ سامان کي غير معمولي واء جي سبب نقصان کان بچائڻ لاء. اهي عام طور تي ورهائڻ واري دٻي، سوئچ بورڊ يا ڪنٽرول ڪيبنٽ ۾ نصب ڪيا ويندا آهن ۽ سرڪٽ جي مکيه سوئچ يا شاخ جي سوئچ طور استعمال ٿيندا آهن.

MCBs جي چونڊ ۽ تنصيب

1. چونڊ: جڏهن MCBs کي چونڊيو، توهان کي فڪر تي غور ڪرڻ جي ضرورت آهي جهڙوڪ سرڪٽ جي درجه بندي ڪرنٽ، وولٹیج جي سطح، تحفظ جي خاصيتون، ۽ ڇا لڪيج کان بچاء جي ضرورت آهي. اهو پڻ ضروري آهي ته اهو يقيني بڻايو وڃي ته چونڊيل STM10-63 مينيچر سرڪٽ برڪر مقامي برقي حفاظت جي معيارن ۽ ضابطن جي تعميل ڪري ٿو.

2. تنصيب: STM10-63 ميني ايچر سرڪٽ بريڪر کي سڪل، هوادار ماحول ۾ نصب ڪيو وڃي جيڪو corrosive گيسس کان پاڪ هجي ۽ پڪ ڪريو ته اهو صحيح ۽ محفوظ طريقي سان وائر ٿيل آهي. انسٽاليشن دوران، لاڳاپيل برقي حفاظت جي ضابطن ۽ آپريٽنگ طريقيڪار کي مشاهدو ڪيو وڃي.

FAQ

Q1. معيار جي ڪنٽرول جي حوالي سان توهان جو ڪارخانو ڪيئن ڪندو آهي؟

A. سڀ پراڊڪٽس 100٪ چڪاس ڪيا ويندا ترسيل کان اڳ.

Q2. ڇا توهان هڪ ٺاهيندڙ يا واپاري ڪمپني آهيو؟

A. اسان 20 سالن کان مٿي جي تجربي سان ٺاهيندڙ آهيون، ۽ اسان ضمانت ڪري سگهون ٿا ته اسان جي قيمت پهرين هٿ، تمام سستي ۽ مقابلي ۾ آهي.

Q3. ادائگي جا ڪهڙا شرط موجود آهن؟

A. اسان BL جي ڪاپي جي خلاف TT، 30٪ جمع ۽ 70٪ بيلنس قبول ڪريون ٿا.

Q4. پهچائڻ وقت ڪيئن آهي؟

A. عام طور تي اهو لڳندو 25 ڏينهن جي پيداوار لاء.

Q5. مون کي پيڪيج جو معيار ٻڌايو؟

A. عام طور تي ڪارٽون آهن، پر اسان ان کي توهان جي گهرج مطابق پيڪ ڪري سگهون ٿا.
