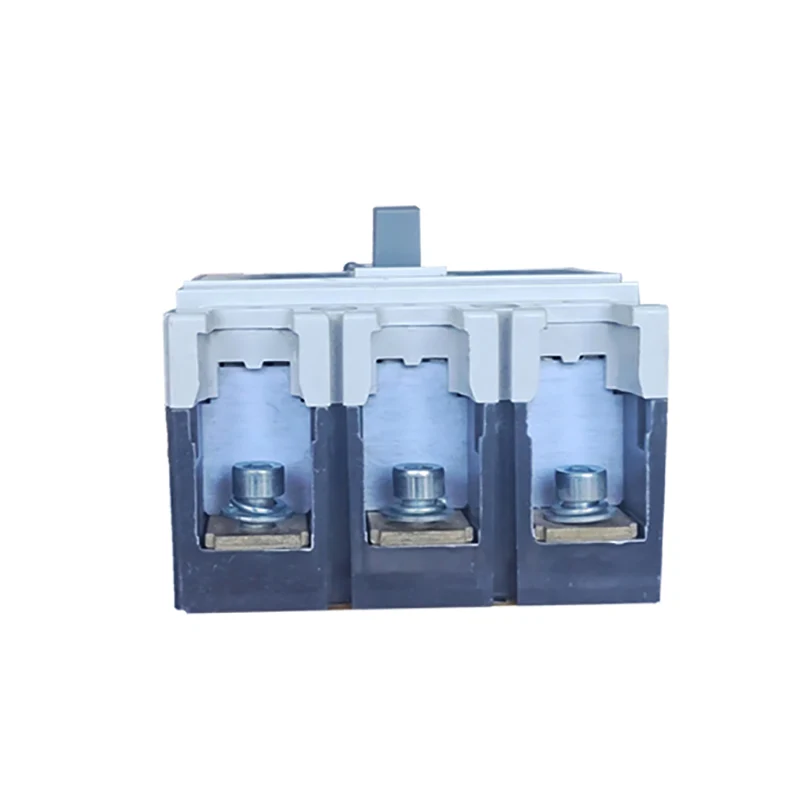

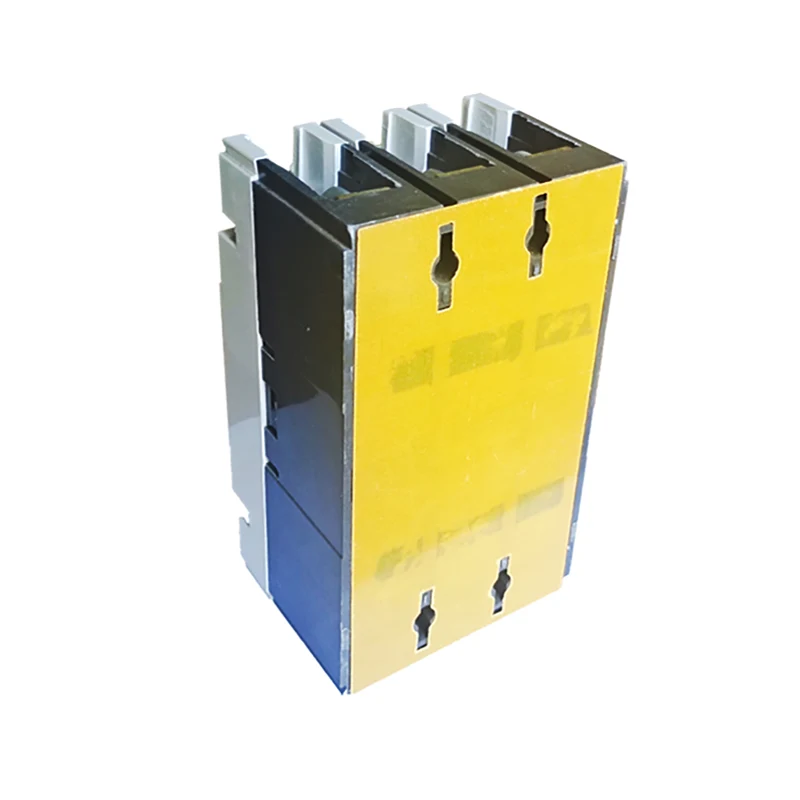

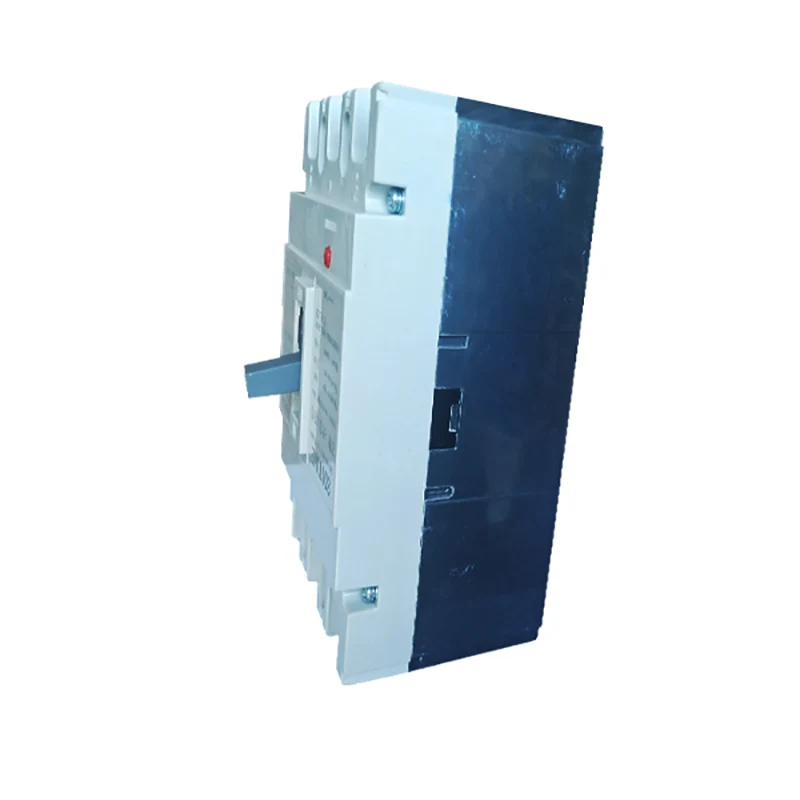

اليڪٽرڪ مولڊ ڪيس سرڪٽ بريڪر

اليڪٽرڪ مولڊڊ ڪيس سرڪٽ بريڪر هڪ قسم جو برقي سامان آهي جيڪو حفاظتي ڪمن سان گڏ آهي جهڙوڪ اوورلوڊ، شارٽ سرڪٽ ۽ انڊر وولٽيج. ان جو ڪم ڪندڙ اصول اهو آهي ته عام آپريٽنگ حالتن ۾، سرڪٽ برڪر بند حالت ۾ هوندو آهي، جڏهن سرڪٽ اوورلوڊ، شارٽ سرڪٽ يا انڊر وولٽيج ۽ ٻيون غلطيون ٿينديون آهن، سرڪٽ برڪر خود بخود سرڪٽ کي ختم ڪري ڇڏيندو، جيئن سرڪٽ جي حفاظت ۽ سامان جي حفاظت.

ماڊل:STM1-250L

انڪوائري موڪليو

پيداوار جي وضاحت

ماڊل		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
درجه بندي Cortirucus curert		125			250			400			630			800			1250
درجه بندي ڪيورٽ ايڇ (اي)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225.25
درجه بندي آپريٽنگ ووٽ Ue (V)DC								500,550,7			501,000
درجه بندي جاري ڪرڻ وارو ووٽ UKV)		1000			1000			1500			1500			1500			1500
Uimp (KV)
ٽيسٽ ووٽ هڪ منٽ (V)		3500			3500			3500			3500			3500			3500
ٽوڙڻ جي صلاحيت (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku (1cs = 75% ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
مشيني هو	ٽائمز	7000			7000			4000			4000			2500			2000
برقي زندگي	ٽائمز	2000			2000			1000			1000			800			600
بريڪنگ ٽائمز (ms)		20			20			20			20			20			20
تنصيب جي جڳھ		ڪنهن به جڳهه
bolator جي گنجائش		ها
معياري		IEC 60947-2، IEC60947-1، جي بي 14048، جي بي 14048-2
گرمي پد (سي)		25℃-50℃
تحفظ جي گھٽتائي		b20
رسيور		OF/SD/MX
آرسنگ جو فاصلو (ايم ايم)		250

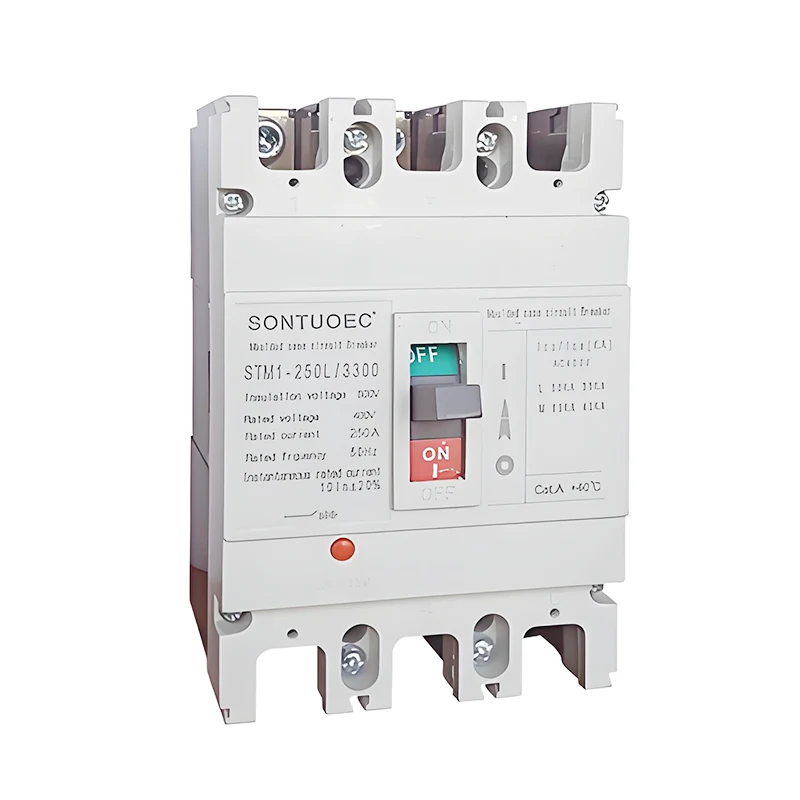

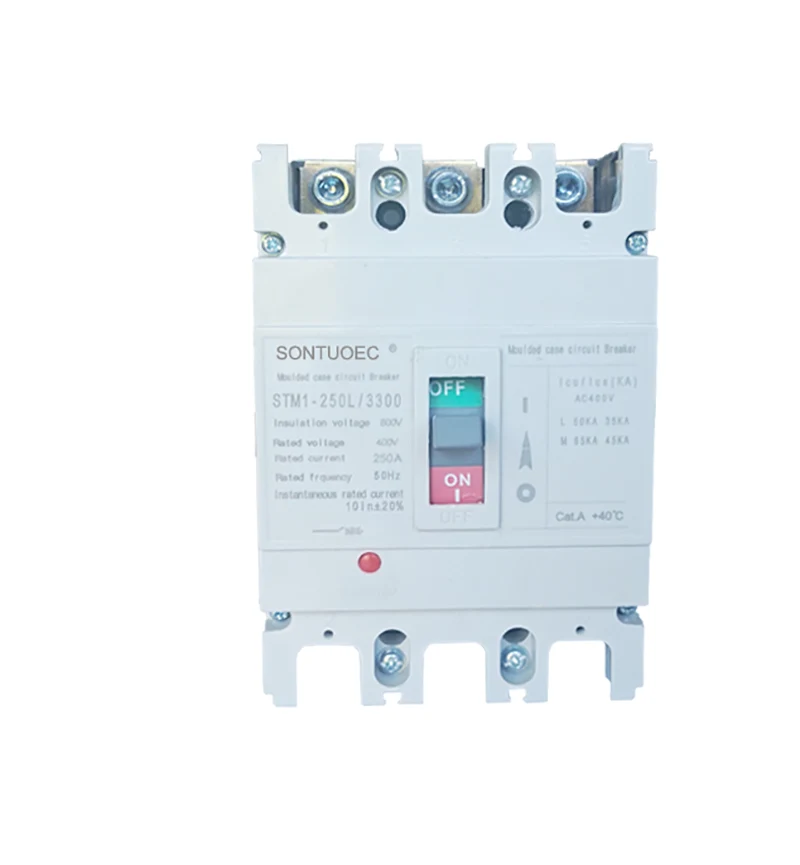

ماڊل NO.	STM1-250L/3300
آرڪ وسائڻ وارو وچولو	هوا
معياري:	IEC 60947-2
ساخت	ايم سي سي بي
قسم	Moulede ڪيس سرڪٽ ٽوڙيندڙ
سرٽيفڪيشن	عيسوي
منظوريون	سي اي، ISO9001
پهچائڻ وقت	اندر 20 ڏينهن
تفصيل	63A-630A
اصليت	وانزو جيانگ
پيداوار جي صلاحيت	2000 ٽڪرا / هفتي
رفتار	عام قسم سرڪٽ بريڪر
تنصيب	مقرر ٿيل
پولس نمبر	3P 4P
فنڪشن	رواجي سرڪٽ ٽوڙيندڙ، سرڪٽ برڪر ناڪامي تحفظ، Overcurrent تحفظ
قيمت	ڪارخانو قيمت
وارنٽي وقت	12 مهينا
ٽرانسپورٽ پيڪيج	اندريون دٻي / Carton
ٽريڊ مارڪ	SONTUOEC,WZSTEC,SONTUNE,IMDEC
HS ڪوڊ	8536200000

ساخت ۽ خاصيتون

ساخت: برقي ٺهيل ڪيس سرڪٽ برڪر عام طور تي رابطي واري نظام، آرڪ بجھائڻ واري نظام، آپريٽنگ ميڪانيزم، اسٽرائڪر، ۽ شيل ۽ ٻين حصن تي مشتمل آهي.

خاصيتون:

اهو اعلي ٽوڙڻ جي صلاحيت ۽ سٺي متحرڪ حرارتي استحڪام آهي.

شيل شعاع-retardant، آرڪ-مزاحمتي موصل مواد مان ٺهيل آهي، اعلي حفاظت جي ڪارڪردگي سان.

آپريٽنگ ميڪانيزم لچڪدار ۽ قابل اعتماد آهي، جيڪو صارفين لاء دستي طور تي يا برقي طور تي هلائڻ لاء آسان آهي.

ڊس ڪنيڪٽر کي مختلف قسم جي حفاظتي افعال آهن، ۽ سرڪٽ جي مختلف غلطين جي مطابق لاڳاپيل ڪارناما انجام ڏئي سگھن ٿا.

فنڪشن ۽ استعمال

فنڪشن: اليڪٽرڪ مولڊ ڪيس سرڪٽ بريڪر ۾ مختلف حفاظتي ڪم آهن جهڙوڪ اوورلوڊ تحفظ، شارٽ سرڪٽ تحفظ، وولٹیج تحفظ ۽ لڪيج تحفظ. انهن مان، اوورلوڊ تحفظ جو مطلب اهو آهي ته جڏهن سرڪٽ اوور لوڊ ٿئي ٿي، سرڪٽ برڪر خودڪار طور تي سرڪٽ کي ختم ڪري سگهي ٿو ته جيئن سامان کي وڌيڪ گرم ٿيڻ جي ڪري نقصان ٿيڻ کان بچائي سگهجي. شارٽ سرڪٽ جي حفاظت جو مطلب اهو آهي ته جڏهن سرڪٽ ۾ شارٽ سرڪٽ ٿئي ٿي، سرڪٽ بريڪر کي فوري طور تي فالٽ ڪرنٽ کي ڪٽي سگهي ٿو باهه ۽ ٻين حفاظتي حادثن کي روڪڻ لاءِ؛ انڊر وولٽيج تحفظ جو مطلب آهي ته جڏهن پاور سپلائي وولٽيج مقرر ڪيل قدر کان گهٽ آهي، سرڪٽ بريڪر خودڪار طريقي سان سرڪٽ کي ختم ڪري سگهي ٿو سامان کي خراب ٿيڻ کان بچائڻ لاء؛ ۽ لڪيج جي حفاظت جو مطلب اهو آهي ته جڏهن سرڪٽ ۾ لڪيج ٿئي ٿي، سرڪٽ برڪر بروقت بجلي جي فراهمي کي بند ڪري سگهي ٿو ذاتي حفاظت کي بچائڻ لاء. لڪيج جي حفاظت جو مطلب اهو آهي ته سرڪٽ بريڪر بجلي جي فراهمي کي وقت ۾ بند ڪري سگهي ٿو جڏهن سرڪٽ ۾ رسي آهي ذاتي حفاظت کي بچائڻ لاء.

استعمال: اليڪٽرڪ ٺهيل ڪيس سرڪٽ برڪرز وڏي پيماني تي رهائشي، تجارتي، صنعتي ۽ نقل و حمل جي شعبن ۾ برقي نظام ۾ استعمال ٿيندا آهن. رهائشي ميدان ۾، ان کي گھر circuits ۽ بجليء جي سامان جي حفاظت جي حفاظت لاء استعمال ڪيو ويندو آهي؛ تجارتي ميدان ۾، ان کي وڏي عمارتن ۽ تجارتي احاطي جي برقي نظام جي حفاظت لاء استعمال ڪيو ويندو آهي؛ صنعتي ميدان ۾، ان کي ڪنٽرول ۽ ڪارخاني جي سامان ۽ مشينن جي محفوظ آپريشن جي حفاظت لاء استعمال ڪيو ويندو آهي؛ ٽرانسپورٽ جي ميدان ۾، ان کي ٽريفڪ بتيون، ريلوي سگنلن ۽ ٻين سامان جي مستحڪم آپريشن جي حفاظت لاء استعمال ڪيو ويندو آهي.
