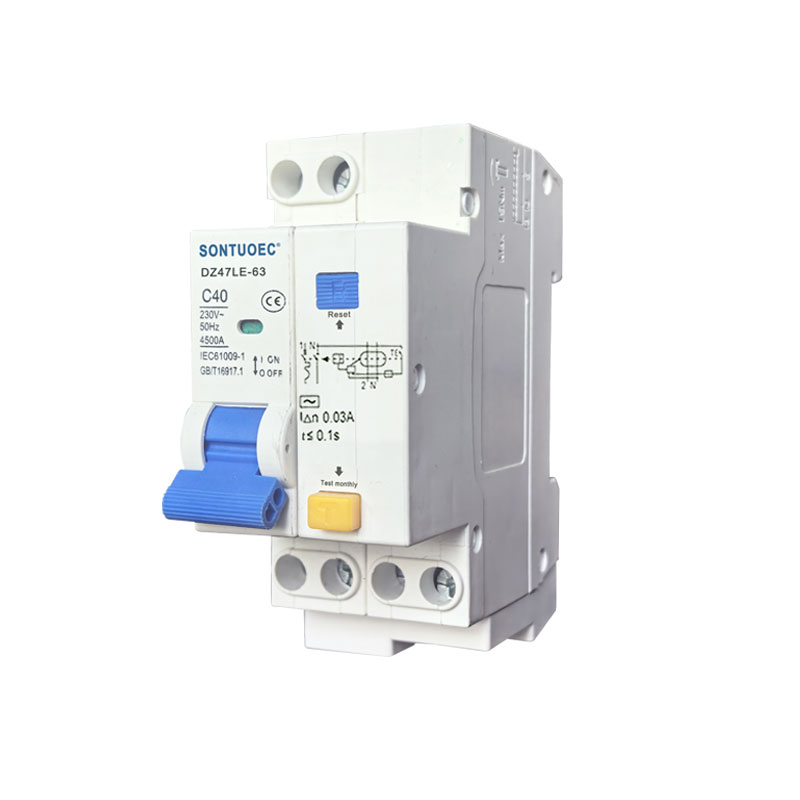

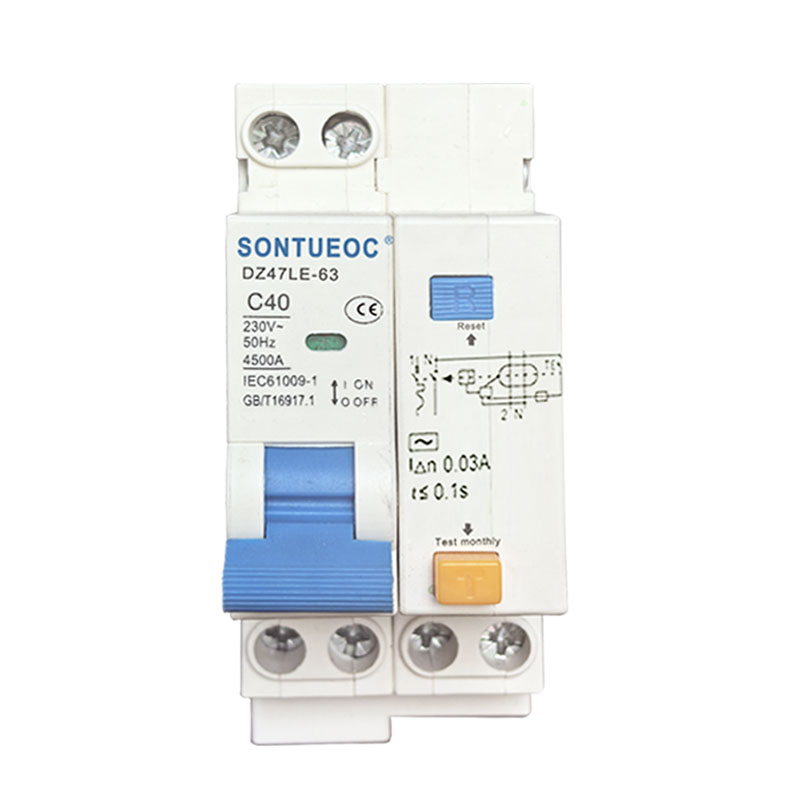

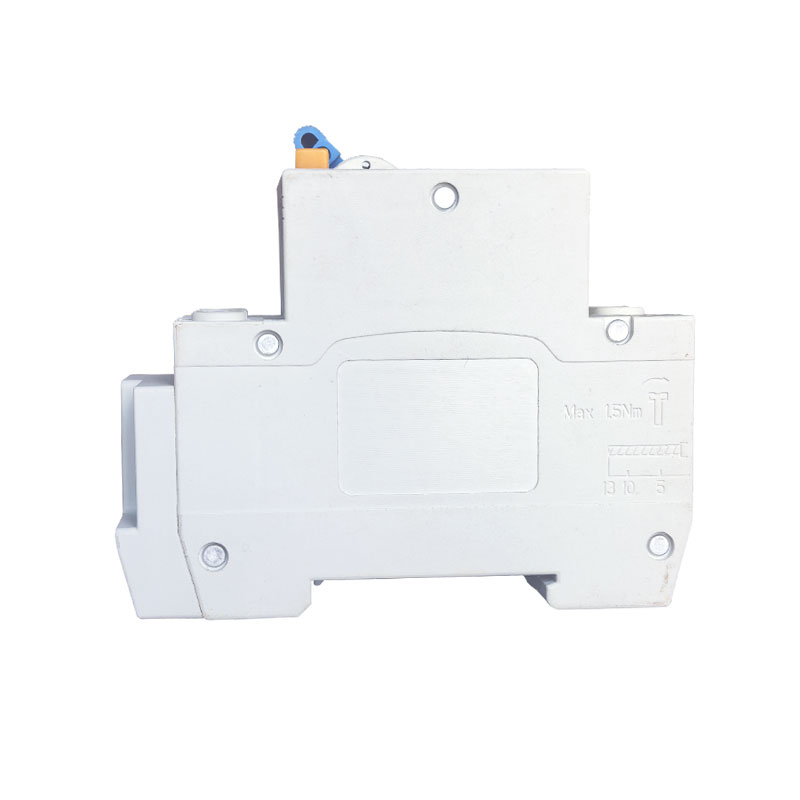

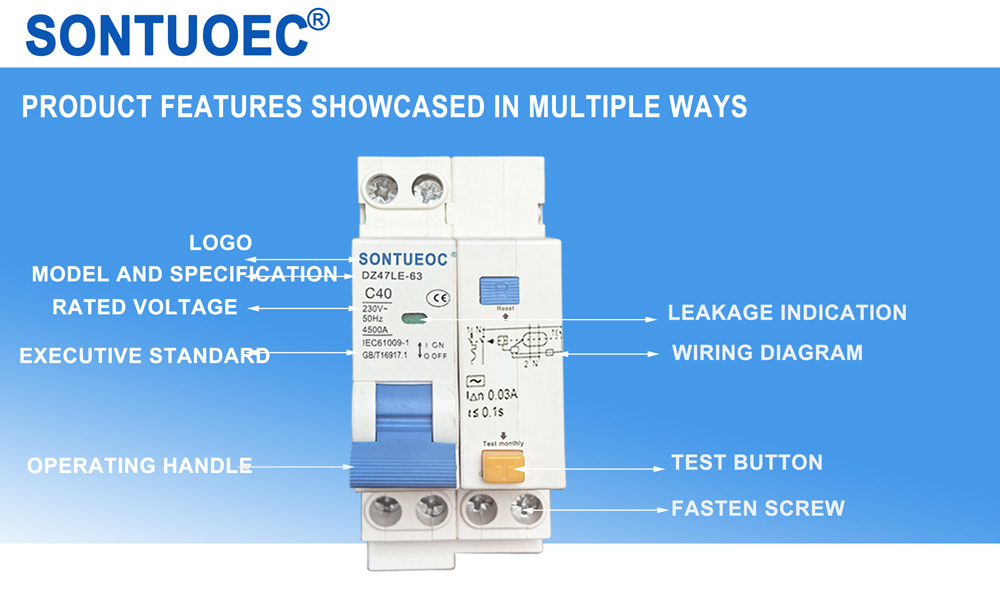

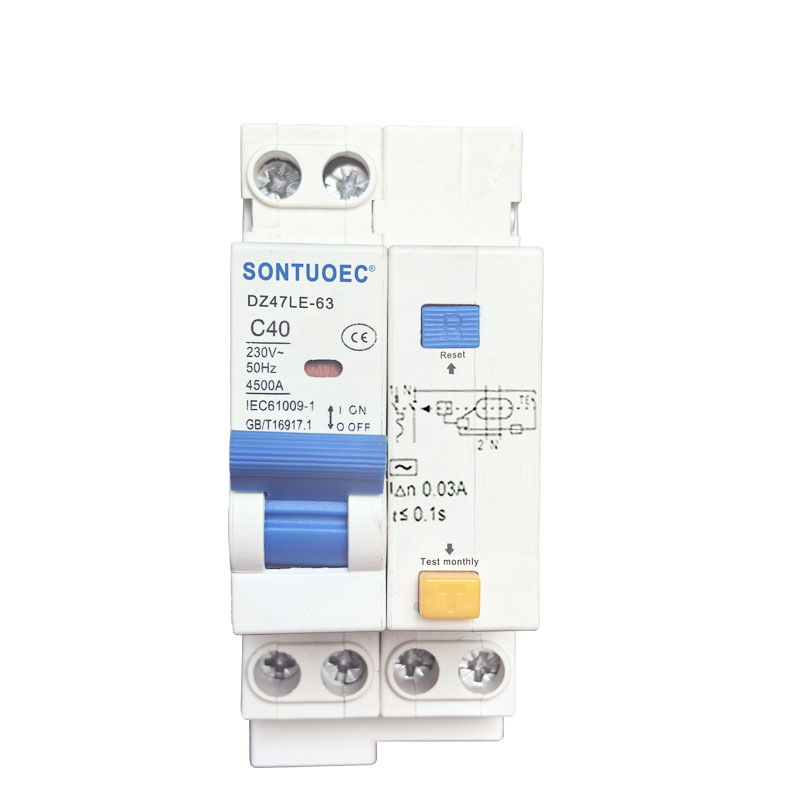

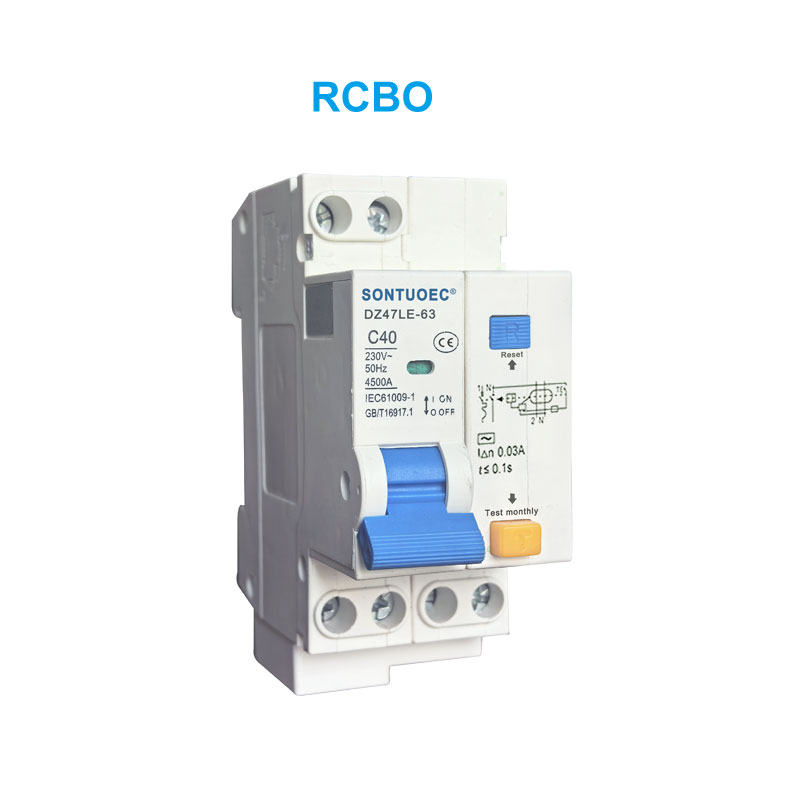

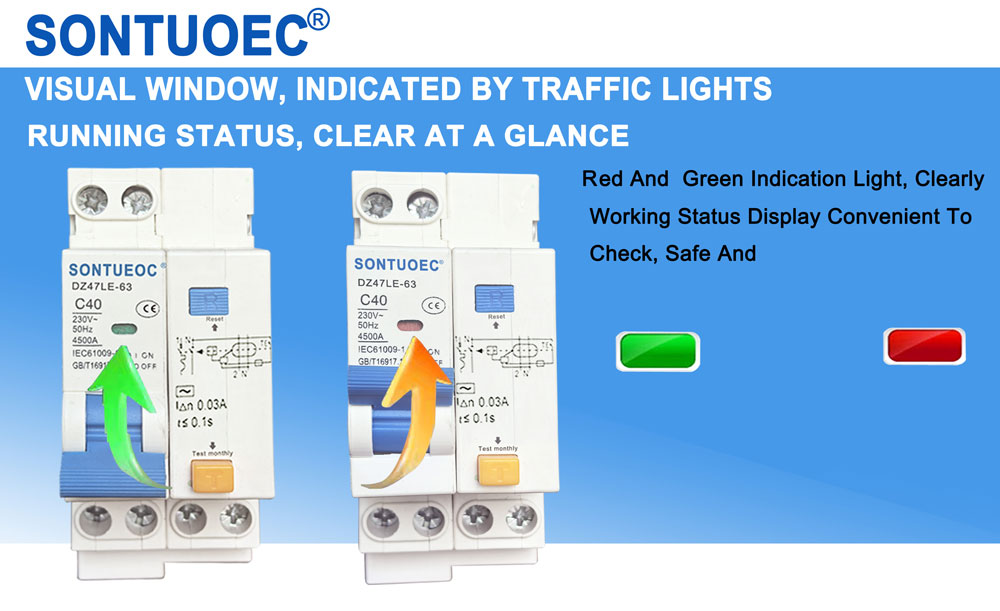

Dz47le-63 RCBO سيريز لڪيج موجوده سرڪٽ برڪر

SONTUOEC هڪ چيني سپلائرز / ٺاهيندڙن مان هڪ آهي جيڪي مختلف ننڍن برقي جي پيداوار ۾ ماهر آهن. appliances.DZ47LE AC 50/60Hz جي درجه بندي واري وولٽيج 230V لاءِ واحد قطب ٻه تار، 2 قطب يا 400V 3 قطب، 3 قطب 4 تار لاءِ لاڳو ٿئي ٿو. 4 قطب ۽ درجه بندي موجوده 63A تائين. اهو لائين ۽ موٽر کي اوورلوڊ ۽ شارٽ سرڪٽ کان بچائي سگهي ٿو، اهو پڻ غير معمولي لائين جي تبديلي ۽ غير معمولي موٽر جي شروعات لاءِ استعمال ڪري سگهجي ٿو. اهو IEC61 جي 0 معيارن سان مطابقت رکي ٿو.

ماڊل:DZ47LE-63

انڪوائري موڪليو

پيداوار جي وضاحت

ٽيڪنيڪل پيٽرول:

درجه بندي وولٽيج (V)	ڪيس جي موجوده درجه بندي Inm (A)	قطب	نيوٽرا	درجه بندي CurrentIn(A)	ريٽيڊ شارٽ سرڪٽ ٽوڙڻ جي صلاحيت Icu (KA)		ريٽيڊ ڪرنٽ ليڪج بريڪنگ ڪرنٽ	ريٽيڊ ڪرنٽ نه بريڪنگ ڪرنٽ (mA)
درجه بندي وولٽيج (V)	ڪيس جي موجوده درجه بندي Inm (A)	قطب	لينل	درجه بندي CurrentIn(A)	ٽوڙڻ جي صلاحيت Icu (KA)	COS	(mA))	ريٽيڊ ڪرنٽ نه بريڪنگ ڪرنٽ (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50	15,25
230	6-63	2		20,25,32,	6	0.7	100,300	50,150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE بقايا موجوده آپريٽنگ سرڪٽ برڪر اوور ڪرنٽ تحفظ سان (اليڪٽرانڪ):

1. ايپليڪيشن

اهلڪار ۽ باهه جي حفاظت

اوورلوڊ ۽ شارٽ سرڪٽ جي خلاف ڪيبل ۽ لائن تحفظ

2. RCBO چونڊڻ لاءِ عام ضابطا:

a.Rated residual آپريٽنگ موجوده

≤ 30 mA ۾: سڌي رابطي جي صورت ۾ اضافي تحفظ ≤300 mA ۾: زميني غلطي جي وٿن جي صورت ۾ بچاءُ واري باهه کان بچاءُ

ب. ٽرپنگ ڪلاس

AC ڪلاس - sinusoidal، متبادل واهه لاء ٽرپنگ کي يقيني بڻايو ويو آهي، ڇا اهي جلدي لاڳو ڪيا وڃن يا سست وڌائي.

c. ٽرپنگ وکر

سي وکر (5-10 انچ) تحفظ ۽ ڪنٽرول سرڪٽ جي اوور لوڊ ۽ شارٽ سرڪٽ جي خلاف؛ مزاحمتي ۽ inductive لوڊ لاء تحفظ گهٽ inrush موجوده سان.

ڊي وکر (10-14 انچ) اوور لوڊ ۽ شارٽ سرڪٽ جي خلاف سرڪٽ جو تحفظ ۽ ڪنٽرول؛ سرڪٽس لاءِ تحفظ جيڪي سرڪٽ بند ٿيڻ تي تيز انرش ڪرنٽ سان لوڊ فراهم ڪن ٿا (LV/LV ٽرانسفارمر، بريڪ ڊائون ليمپ).
