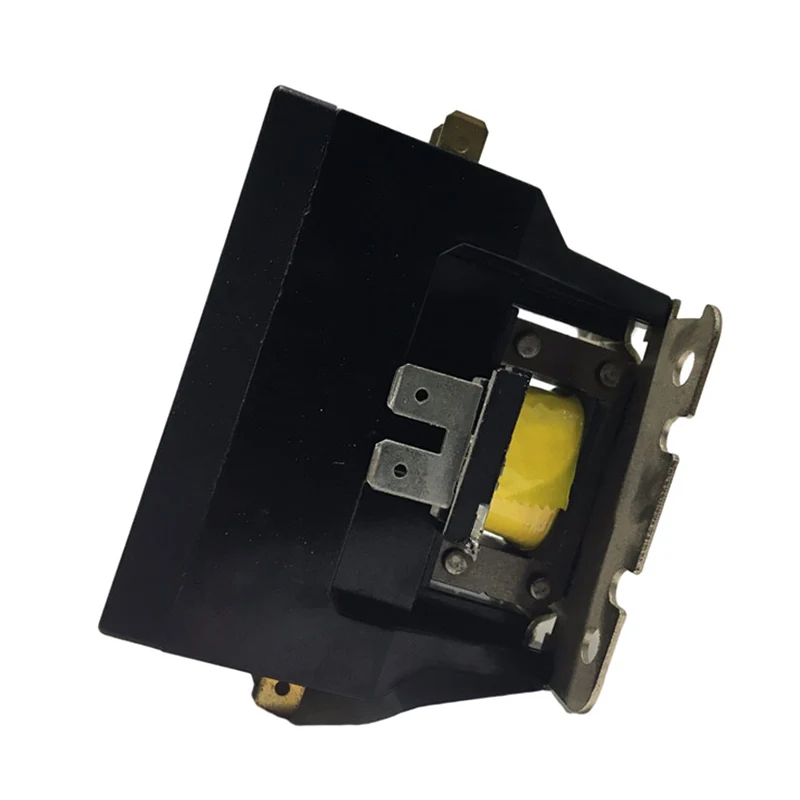

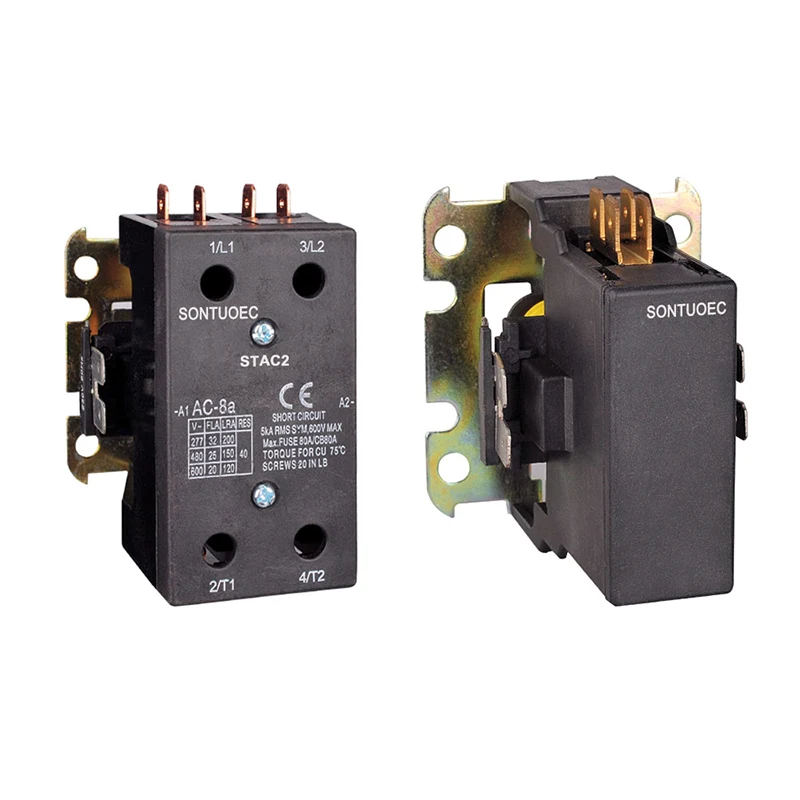

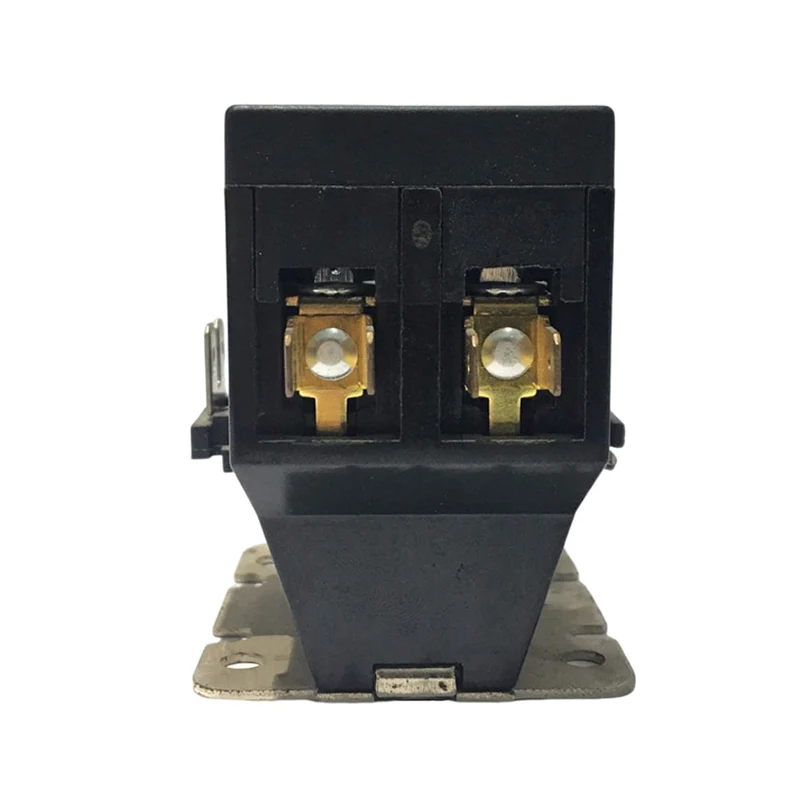

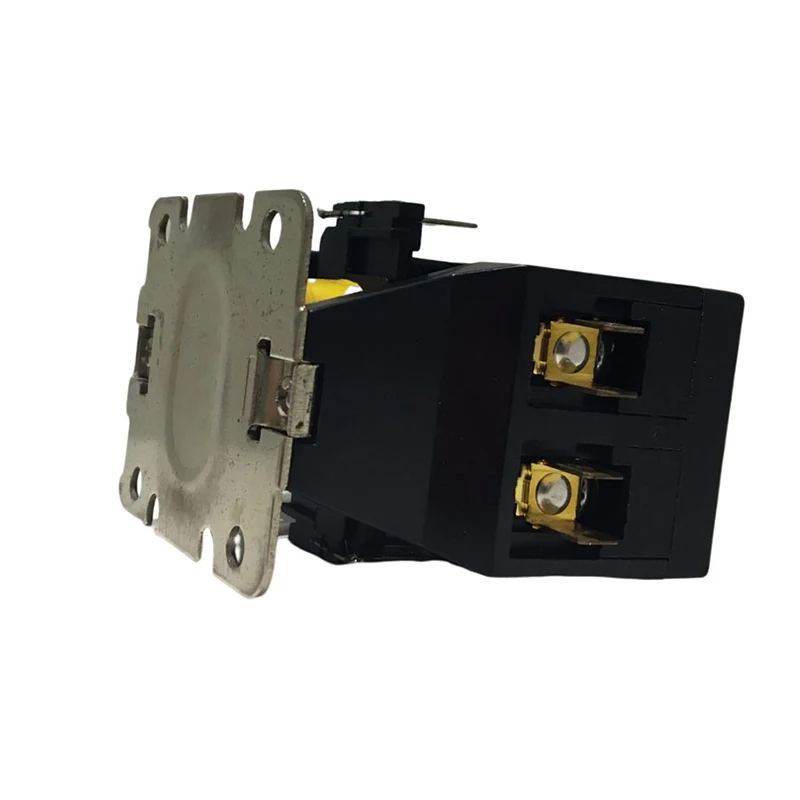

ايئر ڪنڊيشن اي سي رابطو

ايئر ڪنڊيشننگ اي سي رابطن جو احاطو يقيني طور يقيني مقصد آهي. بجلي ڪنيڪشن يا ته اسڪائرن ٽرمينلز سان يا جلدي ڳن connect يل ٽرمينلز سان گڏ سکور ٽرمينل سان ٺاهي سگهجن ٿا

انڪوائري موڪليو

پيداوار جي وضاحت

ماڊل ٽيپ	پورو وزن	مزاحمتي ايمپس (اي)	قطھي)	ڪوئلي وولٽيج ( v)	لڪير وولٽيج (وي)	وڌ کان وڌ ايڇ		-
ماڊل ٽيپ	ايمپس (اي)	مزاحمتي ايمپس (اي)	قطھي)	50 / 60hz	لڪير وولٽيج (وي)	وولٽيج (v)	اڪيلو پھانو	ٽي پھانو
CJX9-20 / 1	20	30	1	24	240/277	120	1.5	-
CJX9-20 / 1.5			1.5
CJX9-20 / 2			2
CJX9-20 / 3			3	120	480	240/270	3	7.5
CJX9-20 / 4			4	208/240	600	480/600	-	7.5
CJX9-25 / 1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25 / 2			2	24	240/277	120	2	-
cjx9-25 / 3			3	120	480	240/270	5	7.5
CJX9-25 / 4			4	208/240	600	480/600	-	15/20
CJX9-30 / 1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30 / 2			2	120	480	240/270	5	10
CJX9-30 / 3			3	208/240	600	480/600	-	15/20
CJX9-30 / 4			4	208/240	600	480/600	-	15/20
CJX9-40 / 2	40	50	2	24	240/277	120	3	-
CJX9-40 / 3	40	50	3	120	480	240/270	7.5	10
CJX9-40 / 4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50 / 2	50	60	2	24	240/277	120	3	-
CJX9-50 / 3	50	60	3	120	480	240/270	10	15
CJX9-50 / 4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60 / 2	60	70	2	24	240/277	120	5	-
CJX9-60 / 3	60	740	3	120	480	240/270	10	20
CJX9-60 / 4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75 / 2	75	85	2	24	240/277	120	5	-
CJX9-75 / 3	75	85	3	120	480	240/270	15	25
CJX9-75 / 4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90 / 2	90	100	2	24	240/277	120	7.5	-
CJX9-90 / 3	90	100	3	120	480	240/270	20	30
CJX9-90 / 4	90	100	4	208/240	600	480/600	-	50/50

موصل وارو مواد	رابطو بلاڪ ۽ ڪيريئر اعلي معيار آهي برقي گريڊ گريموتنگ رال
درجه حرارت جي حد	-40 ° F تي 150 ° F؛ -5- + 40
مشيني زندگي (لوڊ نه)	يو ايل ۽ اي آر اي وضاحتن جي معيار کي ترتيب ڏيو
بجلي جو زندگي	ال ۽ آري وضاحتن کي ترتيب ڏيو معيهڻ
وزن (تقريبن)	9.25 اوز
ڪولس فريڪوئنسي	50 / 60hz
ڪوائل موصليت	ڪلاس بي (130ºC)
لچ پچ	پريشر کنیکٹر ۽ ڊبل 1/4 q.c.c
هلائڻ	85٪ ناميشنل ڪوائل ڪليج؛ 110٪ وڌ کان وڌ محفوظ هلائڻ
ڊيوٽي چڪر	ڇڏي جاري

ساخت ۽ خاصيتون

جوڙجڪ:

برقي مقبولاتي نظام: جزن، ڪورز، ڪور، ڪورز، جيڪي مقناطيس سسٽم کي کولڻ ۽ بند ڪرڻ جي کولڻ لاء مقناطيسڪ فلوڪس ٺاهڻ لاء استعمال ڪيا ويندا آهن.

رابطو سسٽم: مکيه رابطو ۽ معاون رابطو شامل آهن. بنيادي رابطو ايئر ڪنڊيشننگ سسٽم جو درجو جاري رکڻ لاء استعمال ڪيو ويندو آهي، جڏهن ته ڪنٽرول سگنل جي ٽرانسميشن ۽ راء کي درست ڪرڻ لاء استعمال ڪيو ويندو آهي.

آرڪ خارج ڪرڻ واري ڊيوائس: ٺاهيل آرڪ کي ختم ڪرڻ لاء استعمال ڪيو ويو جڏهن رابطو ڪيو ويو آهي ته رابطو نقصان کان رابطو بچائڻ لاء.

شيل ۽ گرمي پد ڊوائيس: ٻاهرين ماحول مان اندروني حصن کي بچائڻ لاء استعمال ڪيو ويو ۽ ضروري گرمي پد جي فنڪشن فراهم ڪندو آهي.

خاصيتون

اسپيشلائيزيشن: ايئر ڪنڊيشن سسٽم لاء ڊزائين ڪيل ايئر ڪنڊيشن سسٽم جي ضرورتن کي برقي ڪنٽرول لاء.

اعتبار: رابطي وارو نظام ڊگهي برقياتي چالاڪ ۽ برقي چالاڪ کي بهتر طور تي سخت مستحڪم آپريشن کي يقيني بڻائڻ لاء اعلي معيار جي مزاحمت جو ٺهيل آهي.

حفاظت: مڪمل آرڪ جي بجسٽنگ ڊيوائس سان ليس، موثر طريقي سان رابطن ۽ ڀرپاسي ماحول کي آرڪ نقصان کي.

امداد: ايئر-ڪنڊيشن سسٽم ۽ برقي ڪنٽرول سسٽم جي وسيع قسم جي سسٽم ۽ برقي ڪنٽرول سسٽم جي مناسب رينج، مناسب آهي، انسٽاليشن ۽ ڪميشن لاء آسان.

ڪم ڪندڙ اصول

جڏهن 2p ايئر ڪنڊيشن اي سي جي رابطو ڪندڙ کي متحرڪ ڪيو ويو آهي، لوهي بنيادي مقناطيسي نظام کي بند ڪري ٿو ۽ ان سان رابطو سسٽم کي بند ڪري ٿو. جڏهن ڪوئل وري متحرڪ آهي، لوهه ڳچي پنهنجي مقدارنا انگيززم کان ڌار ٿي ويندو، ته هو بجلي جي ذريعن کان هوا جو نظام ختم ڪري ويندو. هن طريقي سان، رابطو ڪندڙ ايئر ڪنڊيشن سسٽم جي ريموٽ ڪنٽرول کي محسوس ڪري سگهي ٿو.
