موجوده تحفظ RCBO مٿان 6ka بقايا موجوده سرڪٽ برڪر

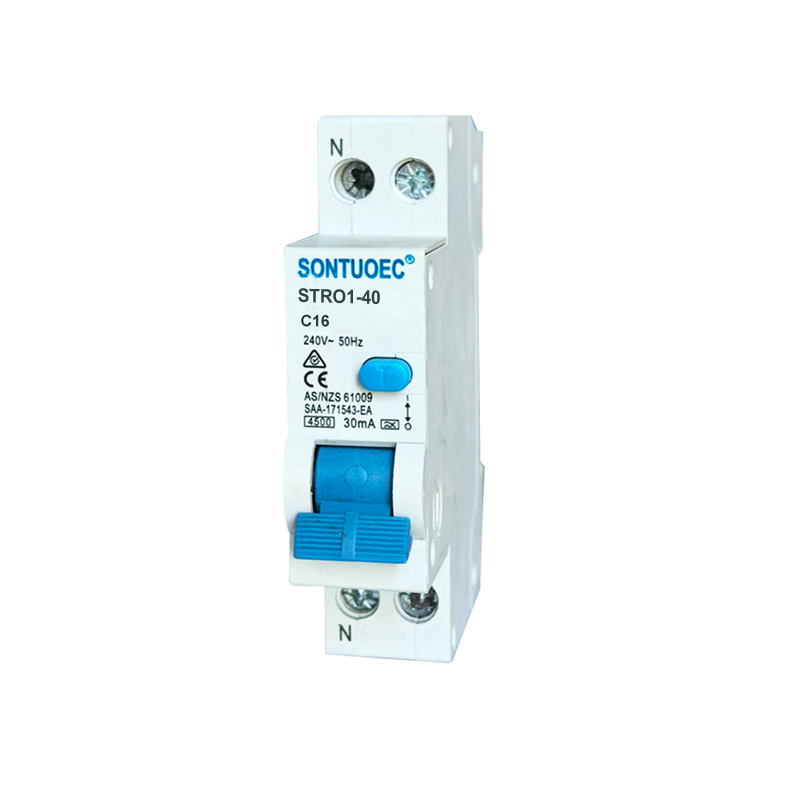

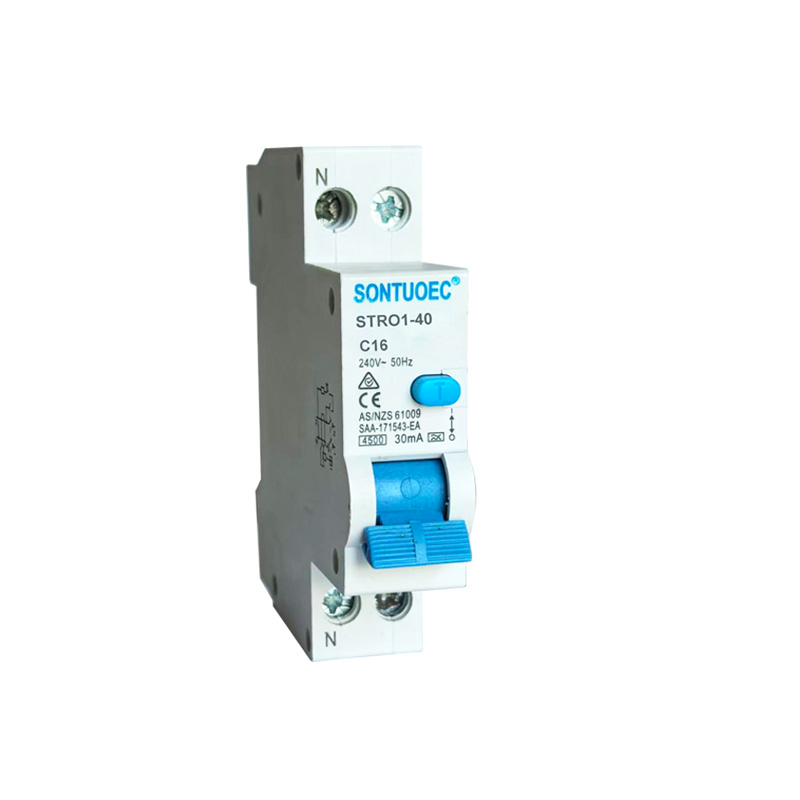

SONTUOEC هڪ چيني سپلائرز / ٺاهيندڙن مان هڪ آهي جيڪي مختلف ننڍيون برقي آلات جي پيداوار ۾ ماهر آهن STRO1-40 RCBO، پورو نالو آهي بقايا موجوده سرڪٽ بريڪر Overcurrent تحفظ سان. اهو هڪ برقي حفاظتي ڊوائيس آهي جيڪو اوورلوڊ تحفظ، شارٽ سرڪٽ جي حفاظت ۽ رسي جي حفاظت کي ضم ڪري ٿو، ۽ وڏي پيماني تي رهائشي، تجارتي ۽ صنعتي علائقن ۾ برقي نظام ۾ استعمال ڪيو ويندو آهي ته جيئن ذاتي حفاظت ۽ سامان جي محفوظ آپريشن کي يقيني بڻائي سگهجي. STRO7-40 RCBO هڪ اهم برقي حفاظتي ڊوائيس آهي اوورلوڊ، شارٽ سرڪٽ ۽ رسي جي تحفظ سان. ان جي ڪم ڪندڙ اصول، خاصيتن، ايپليڪيشن منظرنامن، ۽ چونڊ ۽ تنصيب جي طريقن کي سمجھڻ سان، توھان STRO7-40 RCBO کي بھتر استعمال ۽ برقرار رکي سگھوٿا برقي نظام جي محفوظ آپريشن کي يقيني بڻائڻ لاءِ.

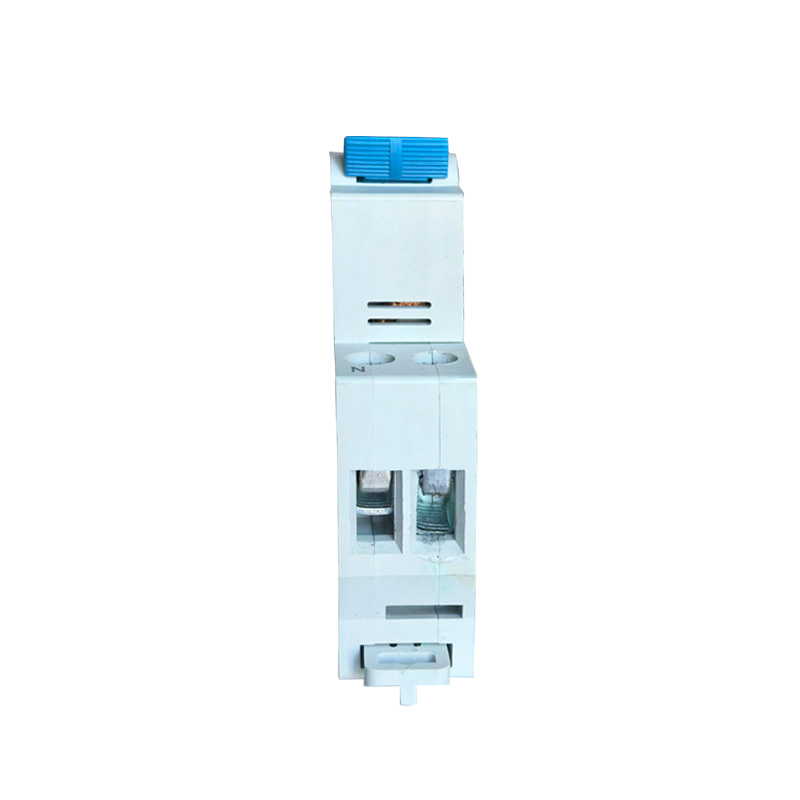

ماڊل:STRO1-40

انڪوائري موڪليو

پيداوار جي وضاحت

وضاحتون:

سينڊرڊ			IEC/EN 61009-1
برقي	قسم (زمين جي لڪيج جي لهر جي شڪل محسوس ڪئي وئي)		اليڪٽرانڪ قسم
خاصيتون	موجوده ۾ درجه بندي	A	الف، اي سي
	قطب	P	1P+N
	شرح وولٹیج	V	AC 230
	موجوده درجه بندي:		6,10,16,20,25,32,40A
	درجه بندي حساسيت I△n	A	0.01,0.03,0.1,0.3,0.5
	موصليت وولٹیج Ui	V	250
	درجه بندي بقايا ٺاهڻ ۽	A	500
	ٽوڙڻ جي گنجائش I△m	A	500
	شارٽ سرڪٽ موجوده I△c	A	45,006,000
	تعدد جي شرح	هز	50/60
	آلودگي جي درجي		2
مشيني	برقي زندگي	t	4000
خاصيتون	مشيني زندگي	t	10000
	تحفظ جي درجي		IP20
	ماحول جي درجه حرارت	ºسي	-25~+40
	(روزاني اوسط ≤35ºC سان)	ºسي	-25~+40
	اسٽوريج جي درجه حرارت	ºسي	-25~+70
تنصيب	ٽرمينل ڪنيڪشن جو قسم		ڪيبل/يو-قسم بس بار/پن-قسم بس بار
	ڪيبل لاء ٽرمينل سائيز مٿي / هيٺان	ايم ايم2	25
	ڪيبل لاء ٽرمينل سائيز مٿي / هيٺان	AWG	18-5
	بس بار لاءِ ٽرمينل سائيز مٿي/هيٺ	ايم ايم2	25
	بس بار لاءِ ٽرمينل سائيز مٿي/هيٺ	AWG	18-3
	چڙهڻ		DIN ريل تي EN 60715 (35mm) فاسٽ ڪلپ ڊوائيس ذريعي
	ڪنيڪشن		مٿي ۽ هيٺان کان

STRO1-40 RCBO جا مکيه ڪم

اوورلوڊ تحفظ: جڏهن سرڪٽ ۾ موجوده STRO1-40 RCBO جي درجه بندي قيمت کان وڌي وڃي ٿي، اهو سرڪٽ ۽ سامان کي وڌيڪ گرم ٿيڻ کان روڪڻ لاءِ مقرر وقت جي اندر سرڪٽ کي خود بخود ڪٽي ڇڏيندو، اهڙيءَ طرح باهه ۽ نقصان کان بچڻ.

شارٽ سرڪٽ جو تحفظ: جڏهن هڪ سرڪٽ ۾ شارٽ سرڪٽ ٿئي ٿو، STRO1-40 RCBO جلدي سرڪٽ کي ڪٽي ڇڏيندو آهي ته جيئن شارٽ سرڪٽ ڪرنٽ کي روڪڻ لاءِ سرڪٽ ۽ سامان کي سخت نقصان نه پهچي.

لڪيج جي حفاظت: STRO1-40 RCBO سرڪٽ ۾ بقايا ڪرنٽ (يعني لڪيج ڪرنٽ) کي ڳولڻ جي قابل آهي. جڏهن رهجي ويل ڪرنٽ مقرر حد کان وڌي وڃي ٿو، STRO1-40 RCBO تمام مختصر عرصي ۾ سرڪٽ کي ڪٽي ڇڏيندو بجليءَ جي حادثن ۽ بجليءَ جي باهه کي روڪڻ لاءِ.

STRO1-40 RCBO جي آپريشن جو اصول

STRO1-40 RCBO هڪ اندروني حرارتي مقناطيسي ٽرپ ڊيڪٽر (اوور لوڊ ۽ شارٽ سرڪٽ جي تحفظ لاءِ) ۽ هڪ بقايا موجوده ڊيڪٽر (ليڪيج جي حفاظت لاءِ) تي مشتمل آهي. جڏهن سرڪٽ ۾ موجوده يا بقايا ڪرنٽ غير معمولي آهي، ته لاڳاپيل اسٽرائڪر STRO7-40 RCBO جي ٽرپنگ ميڪانيزم کي متحرڪ ڪري ٿو، اهو جلدي سرڪٽ کي ڪٽي ٿو.

1. Thermal Magnetic Tripper: هي پيدا ٿيندڙ گرمي ۽ مقناطيسي فيلڊ کي استعمال ڪري ٿو جڏهن ڪرنٽ ٽرپنگ کي شروع ڪرڻ لاءِ موصل مان گذري ٿو. جڏهن ڪرنٽ تمام گهڻو هوندو آهي، ته ڪنڊڪٽر گرم ڪري ٿو ۽ هڪ مقناطيسي ميدان پيدا ڪري ٿو، جنهن جي ڪري حرارتي مقناطيسي اسٽرائڪر جي اندر بيميٽل کي موڙي ٿو يا مقناطيس لوهه جي ڪور ڏانهن راغب ڪري ٿو، اهڙيء طرح ٽرپنگ ميڪانيزم کي متحرڪ ڪري ٿو.

2. بقايا ڪرنٽ ڊيڪٽر: اهو سرڪٽ ۾ موجود بقايا ڪرنٽ کي معلوم ڪرڻ لاءِ صفر تسلسل وارو موجوده ٽرانسفارمر استعمال ڪري ٿو. جڏهن باقي رهيل موجوده مقرر حد کان وڌي وڃي ٿي، بقايا موجوده ڊيڪٽر سرڪٽ کي ڪٽڻ لاءِ ٽرپنگ ميڪانيزم ڏانهن سگنل موڪليندو.

STRO1-40 RCBO جون خاصيتون

ملٽي فنڪشنل انٽيگريشن: STRO1-40 RCBO اوورلوڊ، شارٽ سرڪٽ ۽ لڪيج جي حفاظت جي ڪمن کي ضم ڪري ٿو، برقي نظام جي ڊيزائن ۽ تنصيب کي آسان بڻائي ٿو.

اعلي حساسيت: STRO1-40 RCBOs سرڪٽ ۾ غير معمولي ۽ بقايا واهه کي جلدي ڳولي ۽ ڪٽي سگھن ٿا، قابل اعتماد تحفظ فراهم ڪن ٿا.

انسٽال ڪرڻ ۽ برقرار رکڻ ۾ آسان: STRO1-40 RCBOs عام طور تي آسان تنصيب ۽ سار سنڀال لاءِ ماڊلر ٿيل آهن.

اعلي حفاظت: STRO1-40 RCBOs سختي سان آزمائشي ۽ تصديق ٿيل آهن اعلي حفاظت ۽ اعتبار لاءِ برقي نظام جي محفوظ آپريشن کي يقيني بڻائڻ لاءِ.

STRO1-40 RCBO جي درخواست جا منظر

STRO1-40 RCBOs وڏي پيماني تي رهائشي، تجارتي ۽ صنعتي شعبن ۾ برقي نظام ۾ استعمال ڪيا ويا آهن، خاص طور تي اهي جيڪي هڪ ئي وقت اوورلوڊ، شارٽ سرڪٽ ۽ زمين جي رسي جي حفاظت جي ضرورت هونديون آهن. اهي عام طور تي ورهائڻ واري دٻي، سوئچ بورڊز يا ڪنٽرول ڪيبنٽ ۾ نصب ڪيا ويندا آهن ته جيئن سرڪٽ ۽ سامان کي غير معمولي ڪرنٽ ۽ وولٽيج جي ڪري نقصان کان بچائڻ لاء، ۽ برقي ڪرشن کي روڪڻ لاء.
