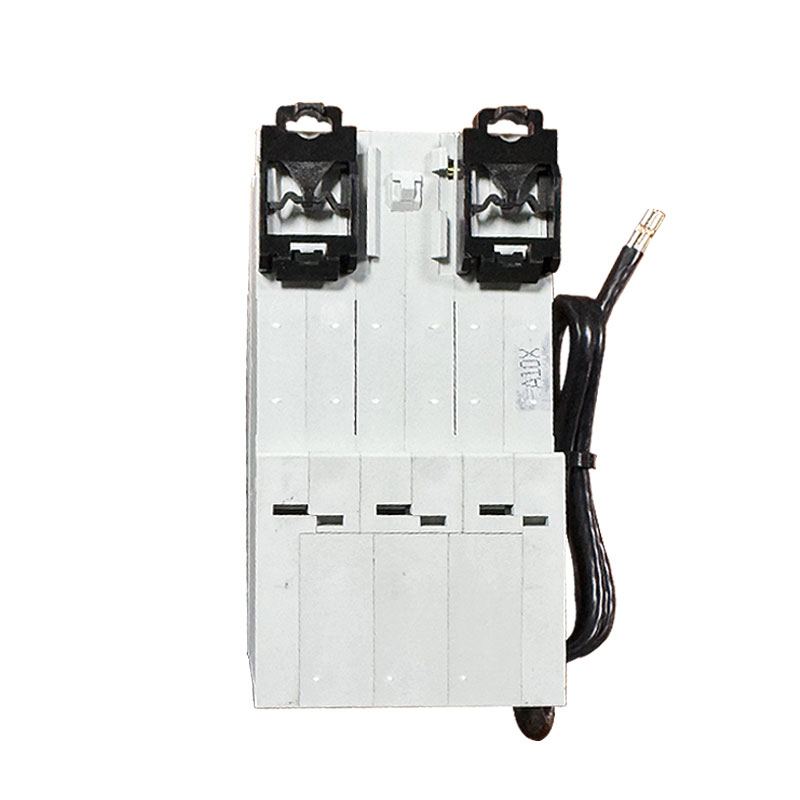

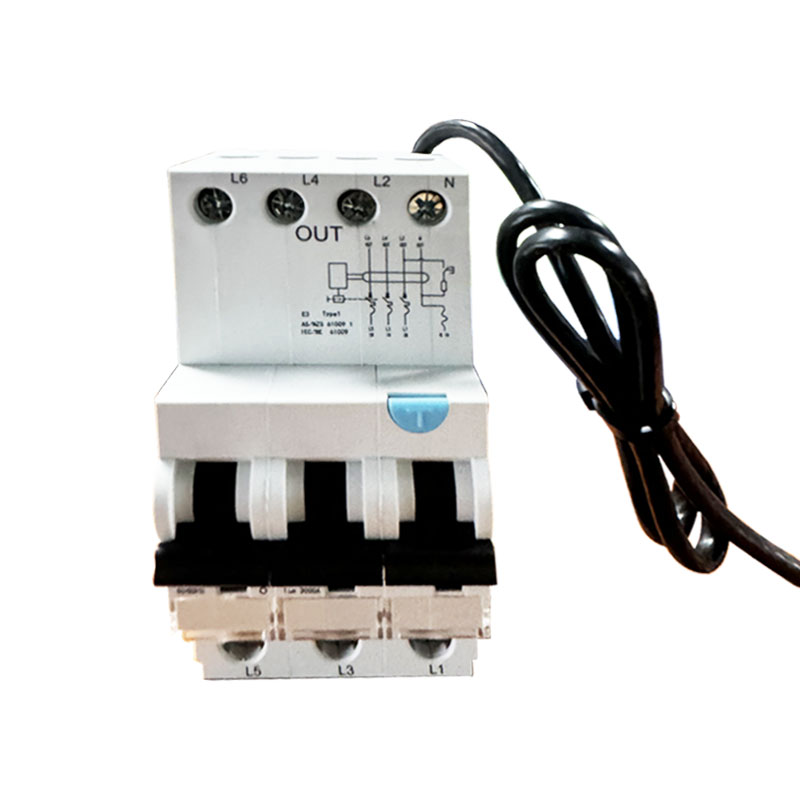

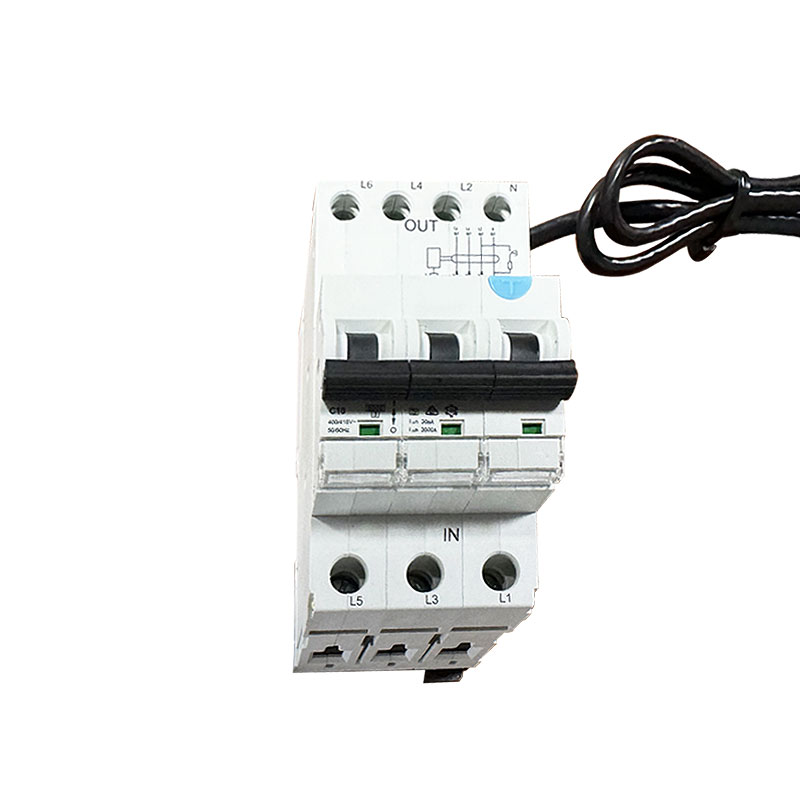

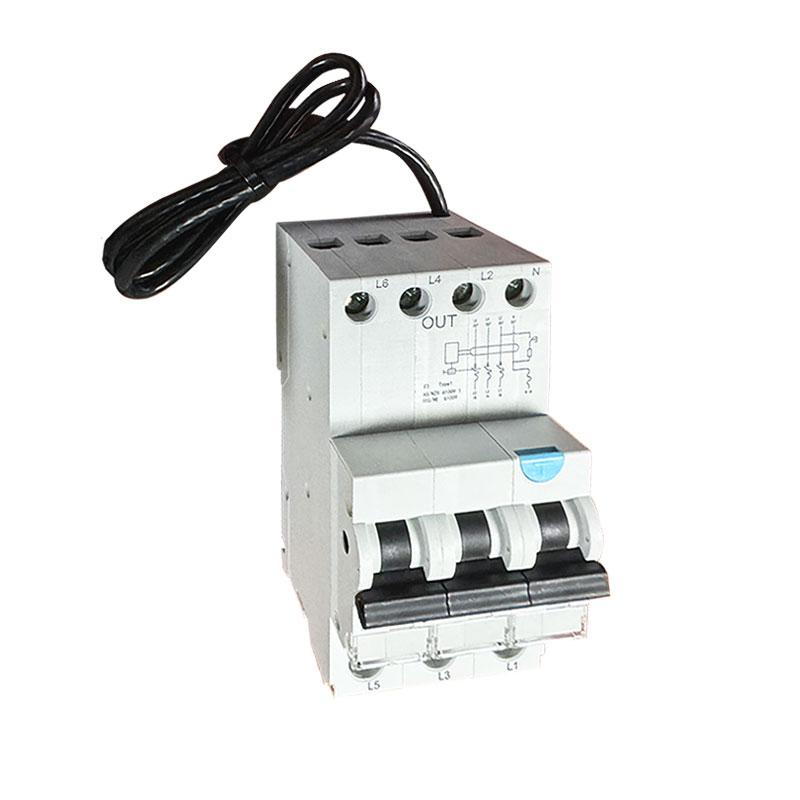

6ka 3p+N لڪيج سرڪٽ بريڪر a (AC) قسم RCBO ڪيبل سان

SONTUOEC هڪ چيني سپلائرز / ٺاهيندڙن مان هڪ آهي جيڪي مختلف ننڍن برقي آلات جي پيداوار ۾ ماهر آهن 6ka 3P+N لڪيج سرڪٽ بريڪر a (AC) قسم RCBO سان ڪيبل بنيادي طور تي استعمال ڪيو ويندو آهي AC 50Hz (60Hz) ۾، ريٽيڊ وولٽيج 110/210/2420، ريٽيڊ وولٽيج 40A گھٽ وولٹیج ٽرمينل ورهائڻ وارو نظام. RCBO STRO3-40L MCB + RCD فنڪشن سان برابر آهي؛ اهو برقي جھٽڪو تحفظ ۽ انساني اڻ سڌي رابطي جي حفاظت، برقي سامان جي حفاظت لاء استعمال ڪيو ويندو آهي جڏهن انساني جسم کي ڇڪي بجلي يا برقي نيٽ ورڪ ليڪ موجوده مقرر ڪيل قيمت کان وڌيڪ، ۽ لوڊ ۽ شارٽ سرڪٽ کان وڌيڪ تحفظ.

ماڊل:STRO3-40L

انڪوائري موڪليو

پيداوار جي وضاحت

ٽيڪنيڪل ڊيٽا:

سينڊرڊ

IEC/EN61009-1

برقي خاصيتون

قسم (wave زمين جي رسي جي شڪل محسوس ڪئي وئي)

برقي مقناطيسي قسم

موجوده ۾ درجه بندي

الف، اي سي

قطب

(1P+N)

شرح وولٹیج

110/220,120V

موجوده درجه بندي:

6,10,16,20,25,32,40A

درجه بندي حساسيت I△n

0.01,0.03,0.1

موصليت وولٹیج Ui

500

درجه بندي بقايا ٺاهڻ ۽

500

ٽوڙڻ جي گنجائش I△m

شارٽ سرڪٽ موجوده I△c

6000

SCPD فيوز

6000، 10000A

BitmapBitmapBitmapBitmap

تعدد جي شرح

هز

50/60

آلودگي جي درجي

مشيني خاصيتون

برقي زندگي

4000

مشيني زندگي

4000

تحفظ جي درجي

IP20

ماحول جي درجه حرارت

ºسي

-5~+40 (خاص ايپليڪيشن مهرباني ڪري حوالو ڏيو حرارت جي معاوضي جي اصلاح)

(روزاني اوسط ≤35ºC سان)

اسٽوريج جي درجه حرارت

ºسي

-25~+70

تنصيب

ٽرمينل ڪنيڪشن جو قسم

ڪيبل / يو-قسم بس بار/پن-قسم بس بار

ڪيبل لاء ٽرمينل سائيز مٿي / هيٺان

ايم ايم²

AWG

18-5

ٽرمينل سائيز مٿي / هيٺان لاء بس بار

ايم ايم²

AWG

18-5

ٽوڪ سخت ڪرڻ

N^*m

۾-lbs

چڙهڻ

تي DIN ريل EN 60715 (35mm) فاسٽ ڪلپ ڊوائيس ذريعي

ڪنيڪشن

کان مٿي ۽ هيٺان

مکيه خاصيتون ۽ افعال

بقايا موجوده تحفظ: جڏهن سرڪٽ ۾ بقايا ڪرنٽ (يعني ليڪيج ڪرنٽ) اڳي مقرر ڪيل قيمت تي پهچي ٿو، آر سي بي او سرڪٽ کي ختم ڪرڻ لاءِ جلدي ڪم ڪرڻ جي قابل هوندو آهي، اهڙيءَ طرح بجليءَ جي حادثن ۽ بجليءَ جي باهه کي روڪڻ.

اوورلوڊ تحفظ: جڏهن سرڪٽ ۾ ڪرنٽ RCBO جي ريٽيڊ ڪرنٽ کان وڌي وڃي ٿو، اهو مخصوص وقت اندر سرڪٽ کي ڪٽڻ جي قابل هوندو آهي، اهڙيءَ طرح اوورلوڊ جي ڪري سرڪٽ کي نقصان يا باهه جي حادثن کان بچائيندو آهي.

شارٽ سرڪٽ تحفظ: جڏهن سرڪٽ ۾ شارٽ سرڪٽ ٿئي ٿو، آر سي بي او شارٽ سرڪٽ جي ڪرنٽ کي ختم ڪرڻ ۽ سرڪٽ ۽ سامان جي حفاظت کي بچائڻ لاءِ تڪڙو ڪم ڪري سگهي ٿو.

B-قسم جي ڇڏڻ جون خاصيتون: جيئن مٿي ذڪر ڪيو ويو آهي، B-قسم RCBOs خاص طور تي انهن لوڊن لاءِ موزون آهن جيڪي فوري اوور لوڊ ڪرڻ لاءِ حساس نه آهن، پر ڊگهي اوور لوڊ ڪرڻ لاءِ حساس آهن.

ايپليڪيشن منظرنامو

6ka 3p+N لڪيج سرڪٽ بريڪر a (AC) ٽائيپ RCBO ڪيبل سان وڏي پيماني تي استعمال ڪيا ويندا آهن انهن هنڌن تي جتي مختلف قسم جي سرڪٽ جي حفاظت جي ڪمن جي ضرورت هوندي آهي، خاص طور تي اهي سرڪٽ جيڪي اوورلوڊ خاصيتن لاءِ خاص ضرورتن سان لوڊ استعمال ڪندا آهن. مثال:

رهائشي ۽ تجارتي عمارتون: ذاتي حفاظت ۽ سامان جي حفاظت کي يقيني بڻائڻ لاء روشني سرڪٽ، ساکٽ سرڪٽ، وغيره جي حفاظت لاء استعمال ڪيو ويو.

صنعتي جڳهون: مختلف صنعتي سامان جي حفاظت لاءِ، جهڙوڪ مزاحمتي هيٽر، تاپديپت ليمپ وغيره، سامان جي نقصان کي روڪڻ لاءِ يا اوور لوڊ يا رسي جي ڪري باهه جي حادثن کي روڪڻ لاءِ.

زراعت ۽ باغباني: زرعي سامان جي حفاظت لاءِ استعمال ڪيو ويندو آهي جهڙوڪ گرين هائوس، آبپاشي سسٽم وغيره، سامان جي عام آپريشن ۽ اهلڪارن جي حفاظت کي يقيني بڻائڻ لاءِ.

احتياط ۽ سار سنڀال

ريٽيڊ ڪرنٽ جو صحيح انتخاب: جڏهن ڪيبل سان 6ka 3p+N لڪيج سرڪٽ بريڪر a (AC) ٽائپ RCBO کي چونڊيو، ته مناسب ريٽيڊ ڪرنٽ ويل کي چونڊيو وڃي ريٽيڊ ڪرنٽ ۽ لوڊ جي خاصيتن جي بنياد تي.

وقتي معائنو ۽ سار سنڀال: وقتي طور تي RCBO جو معائنو ۽ برقرار رکڻ کي يقيني بڻائڻ لاءِ ته اهو معتبر طريقي سان هلندو آهي، محفوظ طور تي وائرڊ آهي، ۽ نقصان يا سنکنرن کان پاڪ آهي.

غلط آپريشن کان پاسو ڪريو: انسٽال ڪرڻ ۽ استعمال ڪرڻ وقت، خيال رکڻ گهرجي ته آر سي بي او کي انسٽال ڪرڻ کان پاسو ڪيو وڃي اهڙي ماحول ۾ جيڪو مداخلت ڪري سگهي ٿو ان جي غلط آپريشن کي روڪڻ لاءِ.

غلطين کي بروقت سنڀالڻ: جڏهن RCBO ناڪام ٿئي ٿو يا هلائي ٿو، سبب کي سڃاڻڻ گهرجي ۽ سرڪٽ جي محفوظ آپريشن کي يقيني بڻائڻ لاء بروقت حل ڪيو وڃي.
